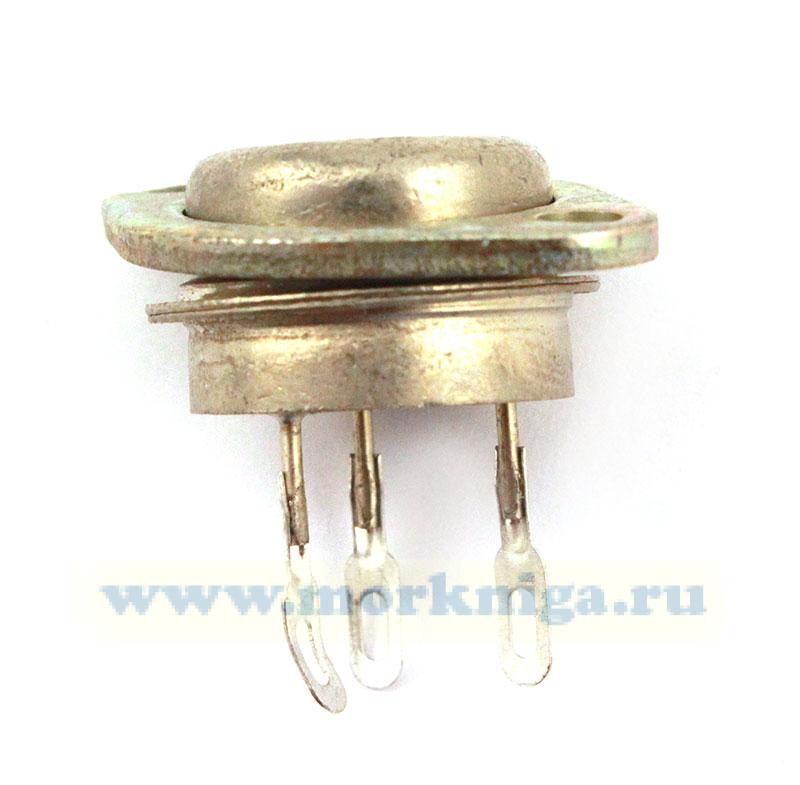

Транзистор П215

Транзисторы П215 германиевые сплавные структуры p-n-p универсальные, предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Тип прибора указан на корпусе.

Основные технические характеристики транзистора П215:
Структура транзистора: p-n-p
Постоянная рассеиваемая мощность коллектора с теплоотводом Рк т max: 10 Вт;
Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером fh21э: не менее 0,15 МГц;
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера Uкбо проб: 80 В;
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора Uэбо проб: 15 В;
Максимально допустимый постоянный ток коллектора Iк max: 5 А;
Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера Iкбо: не более 0,3 мА;
Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала h21Э: 20... 150;
Сопротивление насыщения между коллектором и эмиттером Rкэ нас: не более 0,3 Ом
