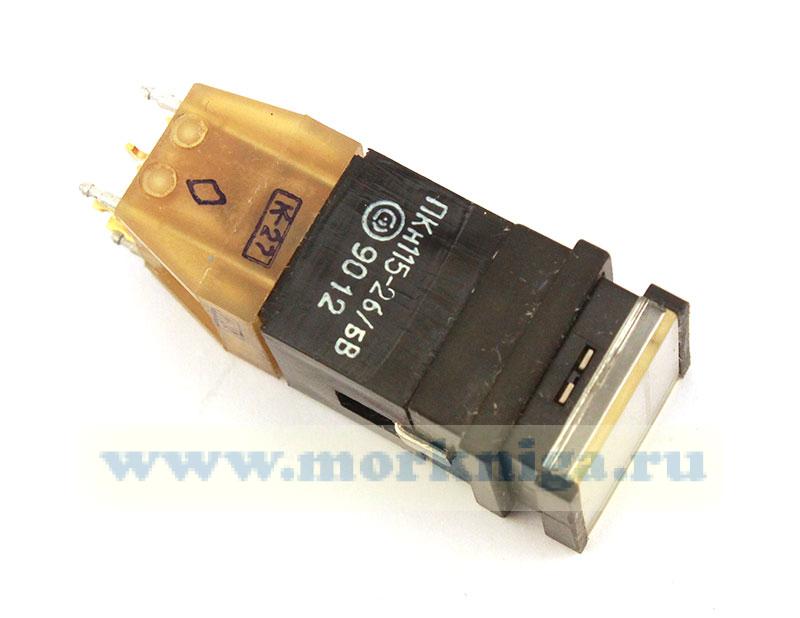

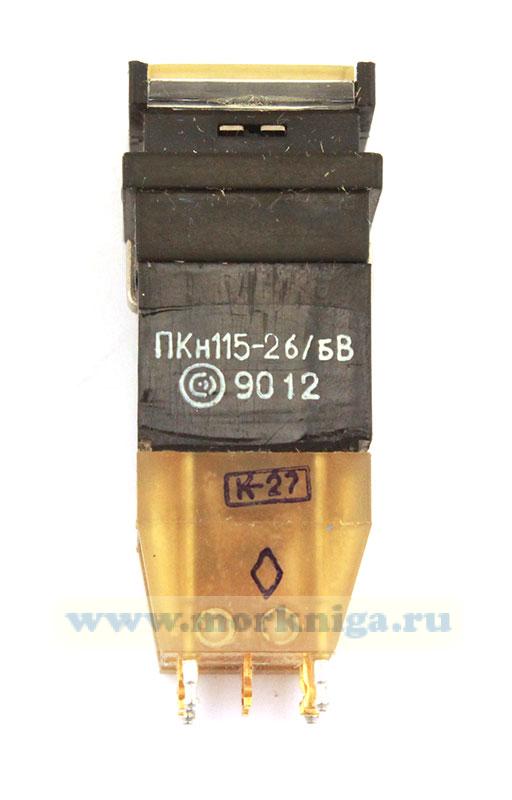

Переключатель ПКн115-2б/бВ

Кнопочные переключатели ПКН115 без фиксации с цветовой индикацией предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Переключатели являются изделиями ручного управления и предназначены для объемного монтажа.

Переключатели изготавливают с экранами пяти цветов:
- белый (наличие буквы «б» в обозначении);
- желтый (наличие буквы «ж» в обозначении);
- зеленый (наличие буквы «з» в обозначении);
- красный (наличие буквы «к» в обозначении);
- синий (наличие буквы «с» в обозначении).

Вариант исполнения светового поля:
- неразделенным 15,8х15,8 мм (цифра «1» после дефиса в обозначении);
- разделенным несимметричным 15,8х10,7 и 15,8х4,7 мм (цифра «2» после дефиса в обозначении);
- разделенным симметричным 15,8х7,9 и 15,8х7,9 мм (цифра «3» после дефиса в обозначении).

Условное обозначение:
ПКн115 - обозначение типа кнопочного переключателя;
- цифра 2 - после дефиса – вариант исполнения светового поля (1, 2 или 3);
- буквы б/б - после дефиса – вариант цветов экранов (б, ж, з, к или с; в случае разделенного светового поля – указывается через дробь);
- В - климатическое исполнение В.
