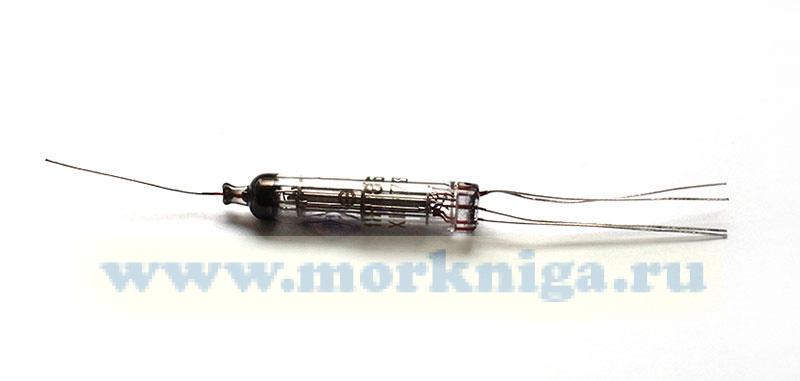

Лампа 1Ж18Б

Артикул: 00-01025131
в желания В наличии
Вес: 6 г
40 v
-
+

Лампа 1Ж18Б - высокочастотный сверхминиатюрный пентод, предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала, работает в любом положении.
Номинальные электрические характеристики:
- Напряжение накала, В 1,2 ±0,12
- Ток накала, мА 23,5 ±2,5
- Напряжение на аноде, В 60
- Напряжение на второй сетке, В 45
- Напряжение на первой сетке, В 0
- Ток в цепи анода, мА 1,35
- Ток в цепи второй сетки, мА не более 0,25
- Крутизна характеристики, мА/В 1,15
- Входное сопротивление, кОм 100
- Эквивалентное сопротивление внутренних шумов, Ом 7
Предельно допустимые электрические параметры:
- Наибольшее напряжение на аноде, В 90
- Наибольшее напряжение на второй сетке, В 60
- Наибольшая мощность, рассеиваемая на аноде, Вт 0,3
- Наибольшая мощность, рассеиваемая на второй сетке, Вт 0,1
- Наибольший ток в цепи катода, мА 2,5
- Наибольшее сопротивление в цепи первой сетки, мОм 1
- Емкость входная, пФ 3,25
- Емкость выходная, пФ 2,4
- Емкость проходная, пФ 0,01
- Оформление стеклянное миниатюрное
