Лампа 6Ж9П

Артикул: 00-01025123
в желания В наличии
Вес: 13 г
50
-
+
С этим товаром покупают

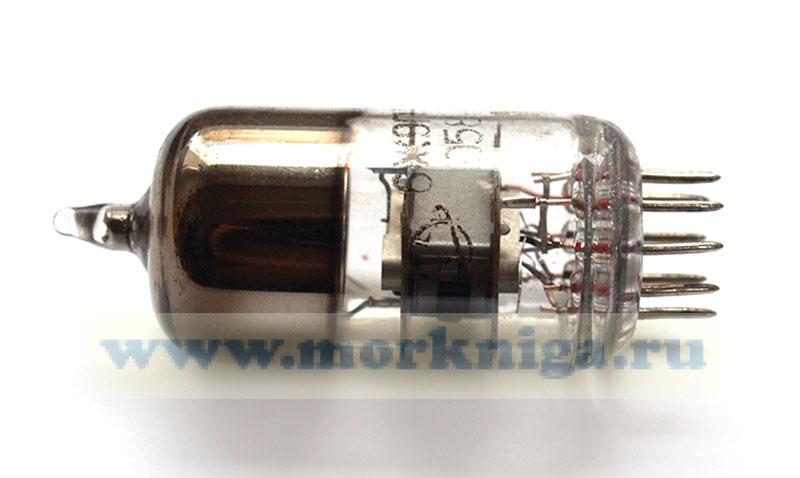

Лампа 6Ж9П – высокочастотный пентод, предназначен для широкополосного усиления напряжения высокой частоты.

Технические характеристики и электрические параметры лампы 6Ж9П:
Напряжение накала 6,3 ± 0,6 В
Ток накала 300 ± 95 мА
Напряжение анода номинальное (постоянное) 150 В
Напряжение анода предельное (постоянное) 250 В
Ток анода 15 ± 4 мА
Ток катода предельный 35 мА
Напряжение сетки первой предельное (постоянное) -100 В
Напряжение сетки второй номинальное (постоянное) 150 В
Напряжение сетки второй предельное (постоянное) 160 В
Ток сетки второй не более 4,5 мА
Напряжение сетки третьей (постоянное) 0 В
Мощность, рассеиваемая анодом, предельная 3 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
- при отрицательном потенциале подогревателя 150 В
- при положительном потенциале подогревателя 100 В
Крутизна характеристики 17,5 ± 3,5 мА/В
Напряжение отсечки электронного тока первой сетки не более -1,1 В
Внутреннее сопротивление 0,15 МОм
Эквивалентное сопротивление внутриламповых шумов 350 Ом
Входное сопротивление на частоте 60 МГц 5 кОм
Сопротивление в цепи катода для автоматического смещения 80 Ом
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 8,5 ± 1 пФ
Емкость выходная 3,0 ± 0,5 пФ
Емкость проходная не более 0,03 пФ
Емкость катод-подогреватель не более 7 пф
Оформление стеклянное миниатюрное
