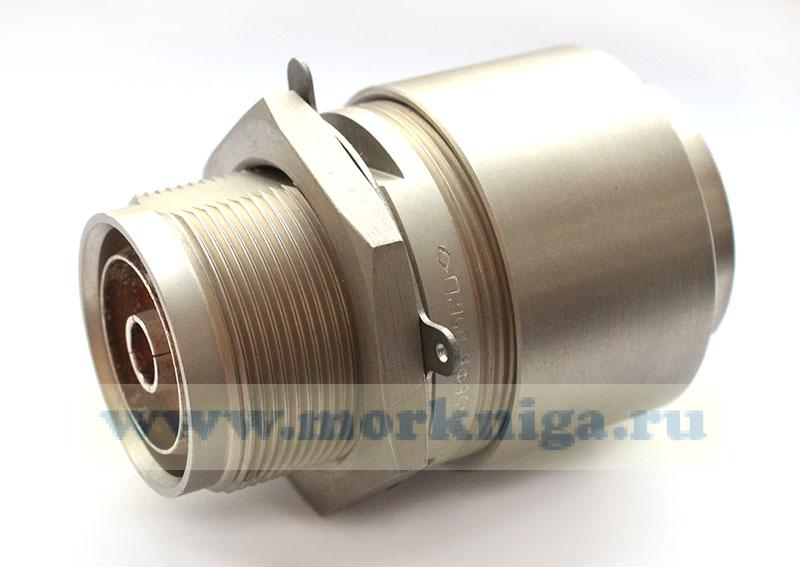

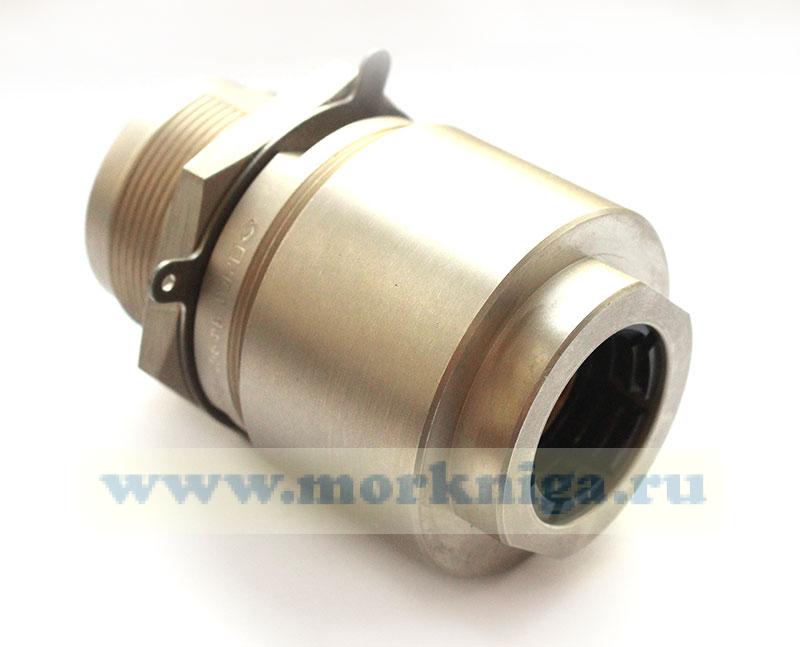

Соединитель СР-50-456ФВ

СР-50-456ФВ соединитель приборно-кабельный предназначен для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Соединители СР-50-456ФВ с резьбовым способом сочленения предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.

Структура условного обозначения СР-50-456ФВ:
- СР - соединитель радиочастотный;
- 50 - величина волнового сопротивления (Ом);
- 456 - порядковый номер разработки;
- Ф - изоляционный материал (фторопласт);
- В - всеклиматическое исполнение.

Технические характеристики СР-50-456ФВ:
Тип разъема - розетка.
Габаритные размеры - 76?54 мм.
Диапазон частот - от 0 до 10 ГГц.
Тип соединения - резьбой.
Рабочее напряжение - 500 В.
Волновое сопротивление - 50 Ом.
Переходное сопротивление контактов - 0,01 Ом.
КСВН - до 1,25.
Экранное затухание - 40 дБ.

Условия эксплуатации СР-50-456ФВ:
Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре +35° С - 98%.
