Штриховальный прибор

  • Штриховальный прибор
  • Штриховальный прибор
  • Штриховальный прибор
  • Штриховальный прибор
  • Штриховальный прибор
  • Штриховальный прибор
Артикул: 00-01023323
в желания Нет в наличии
Вес: 323 г
Сообщить о поступлении.
Что бы отправить запрос на товар Вам необходимо войти или зарегистрироваться

Не является прокладочным инструментом.
Размер коробки: 30,5 х 8,5 х 3,5 см
Размер линейки: 26 см

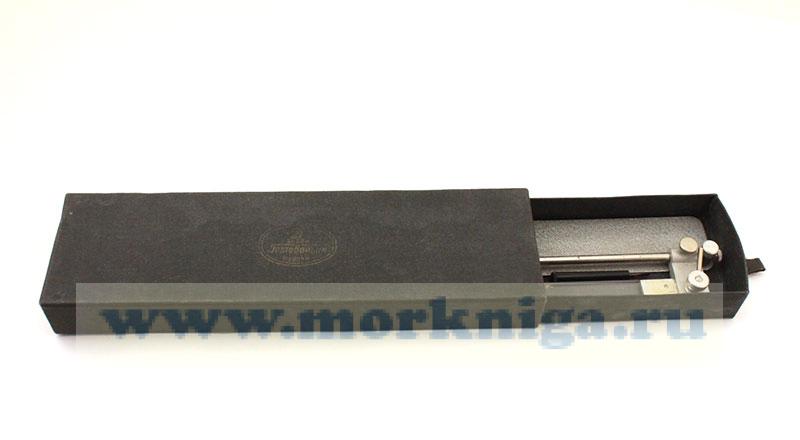

Изготовлено на заводе "Готовальня" в 1969 году

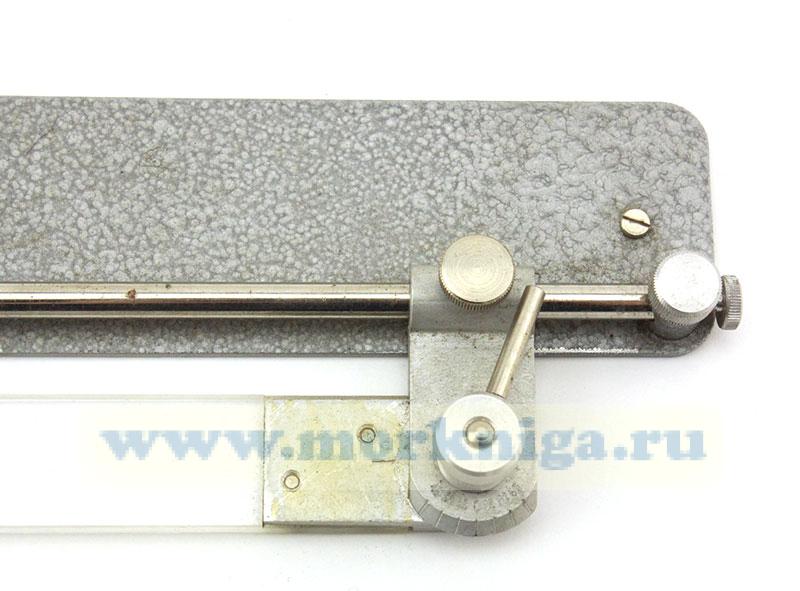

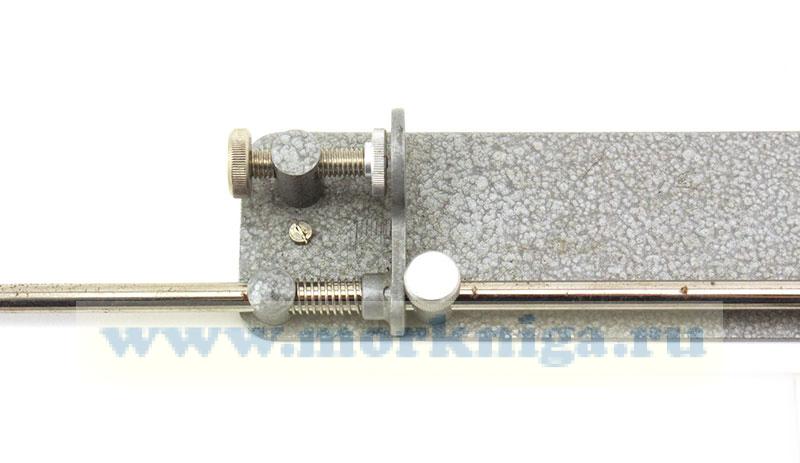

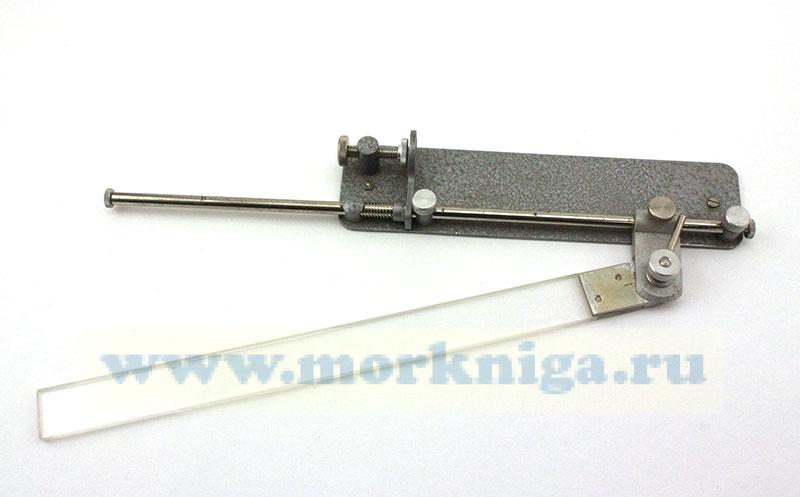

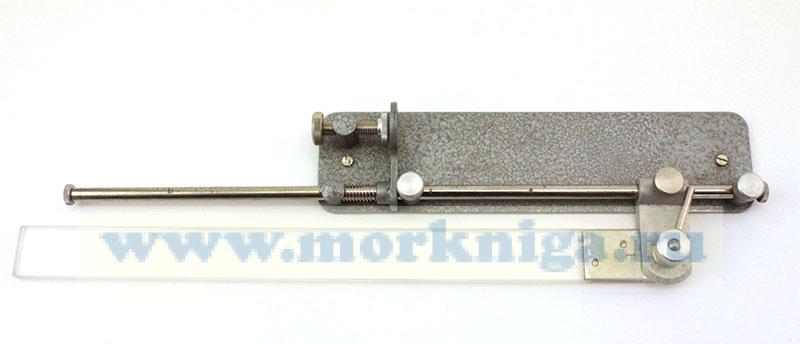

Руководство к пользованию штриховальным прибором:
Для приведения штриховального прибора в рабочее состояние следует:
1. Ослабив винт, передвинуть обойму, вдоль шанги для кронштейна и закрепить ее винтом
2. Установить линейку под необходимым углом и закрепить ее гайкой.
3. Передвинуть штангу нажатием пальца на головку винта до упора
4. Освободив контргайку регулировочным винтом, установить требуемый шаг между штриховальными линиями. Цена деления на основании штриховального прибора 1 мм. Шаг резьбы регулировочного винта 1 мм.
5. Установить штриховальный прибор на плоскость чертежа и прижать его концами пальцев левой руки к поверхности чертежа.
6. При работе штриховальным прибором большой палец левой руки должен находиться на торце головки регулирующего винта, а указательный палец левой руки на головке рычага, имеющей сферическое углубление; остальные пальцы прижимают штриховальный прибор к поверхности чертежа.
7. Перемещение линейки производится нажатием указательного пальца левой руки на рычаг, после чего палец отводится от рычага, и рычаг возвращается в исходное положение пружиной.
8. При пользовании штриховальным прибором следите, чтобы руки были чистые и сухие. Держите штриховальный прибор чистым.
9. После работы вытирайте штриховальный прибор мягкой тряпочкой.
10. Следите за чистотой внутренней части коробки.
11. Во избежание коррозии не храните штриховальный прибор в сыром месте.
12. Тщательный уход за штриховальным прибором удлиняет срок службы инструмента.
