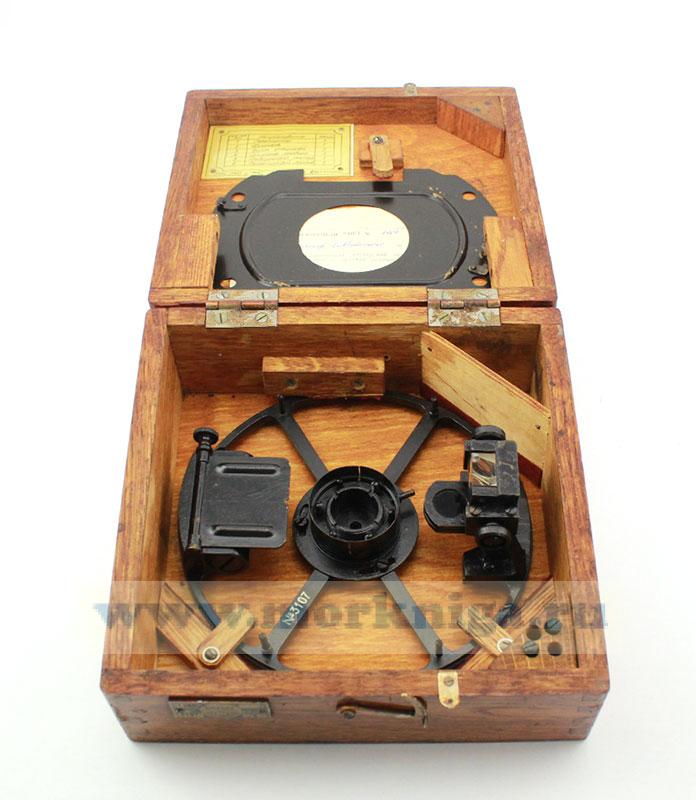

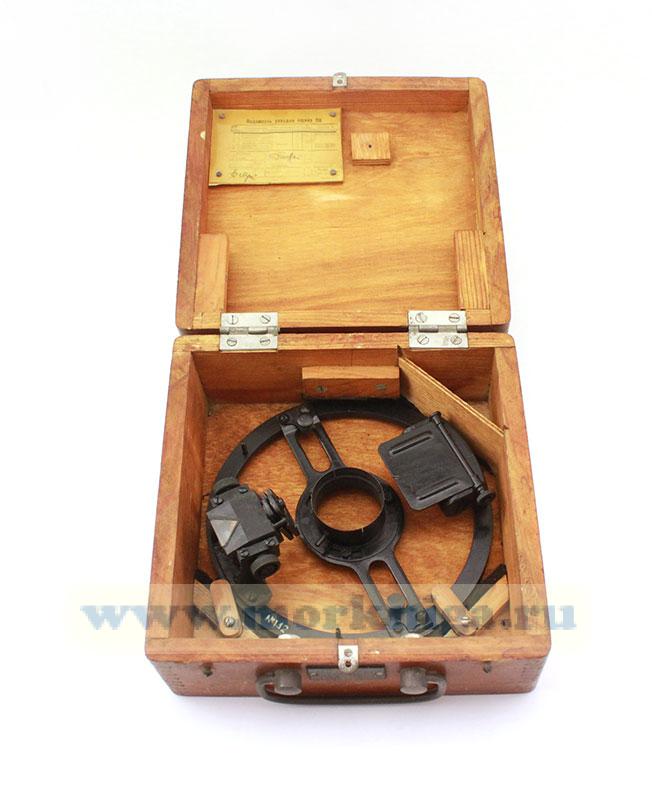

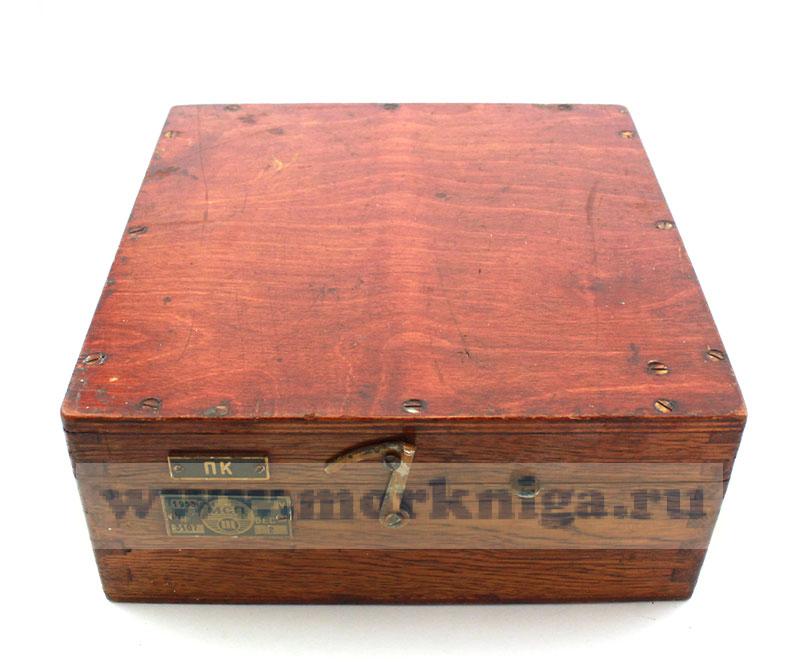

Пеленгатор Каврайского в деревянном футляре б/у


Образец

Галерея

  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
  • Пеленгатор Каврайского в деревянном футляре б/у
Артикул: 00-01021942
в желаниях В наличии
Вес: 1897 г
Вариант исполнения:
  • Вес: 1686
    Инвентарный номер: 142
    В набор входит: пеленгатор, поверочный листок, техническое описание и инструкция пользования
    Отсутствует согласно описания: салфетка и щиток
  • Вес: 1897

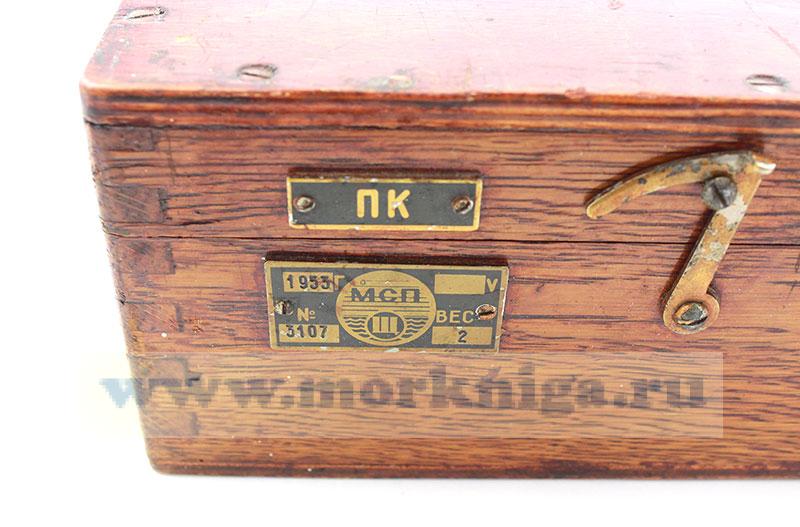

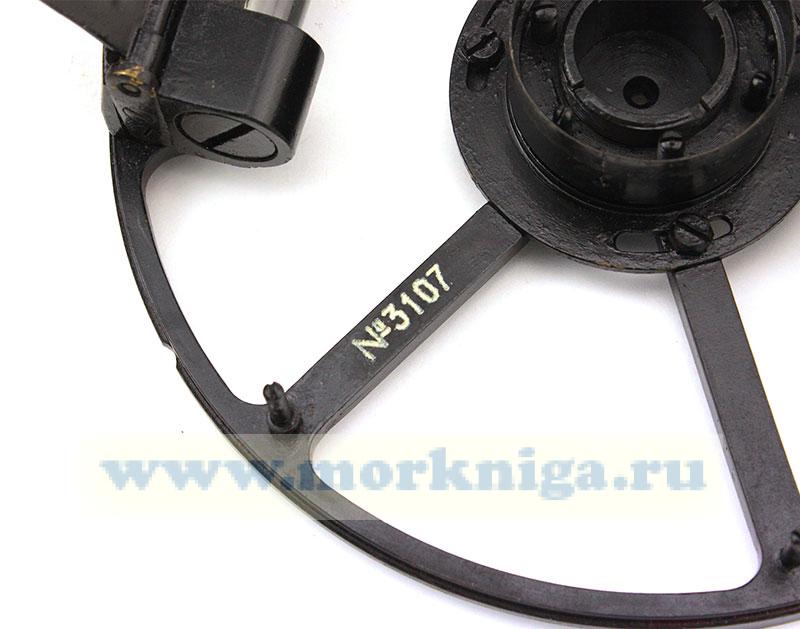

    Инвентарный номер: 3107

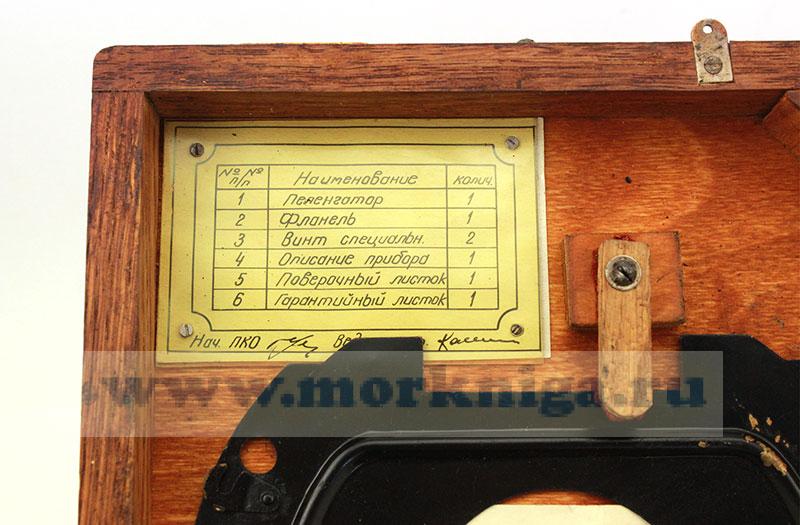

    В набор входит: пеленгатор, фланель, 2 спец.винта, поверочный листок
    Отсутствует согласно описания: описание прибора и гарантийный листок
5800 v
-
+
С этим товаром покупают

Пеленгатор Каврайского представляет собой визирное приспособление к 127-мм морскому магнитному компасу, предназначенное для взятия компасных пеленгов земных предметов и небесных светил, а также для определения курсовых углов на предметы.
Основное отличие данного пеленгатора от стандартного пеленгатора 127-мм. компаса заключается в отсутствии предметной мишени и наличии крышеобразной призмы с лупой и коллиматором. В данном пеленгаторе изображение картушки и черта коллиматора находятся на таком же (практически большом) расстоянии от глаза, как и наблюдаемые предметы. Благодаря этому картушка, черта коллиматора и далекие предметы видимы без параллакса. Ввиду отсутствия глазной мишени с прорезью глаз наблюдателя не диафрагмируется, что позволяет производить пеленгование слабо видимых предметов.
В пеленгаторе Каврайского отсчет пеленга производится по совмещению предмета с изображением картушки в призме. Поэтому при рыскании корабля отсчет пеленга не зависит от точности наведения визирной плоскости пеленгатора на пеленгуемый предмет, что является существенным преимуществом по сравнению с обычным пеленгатором.

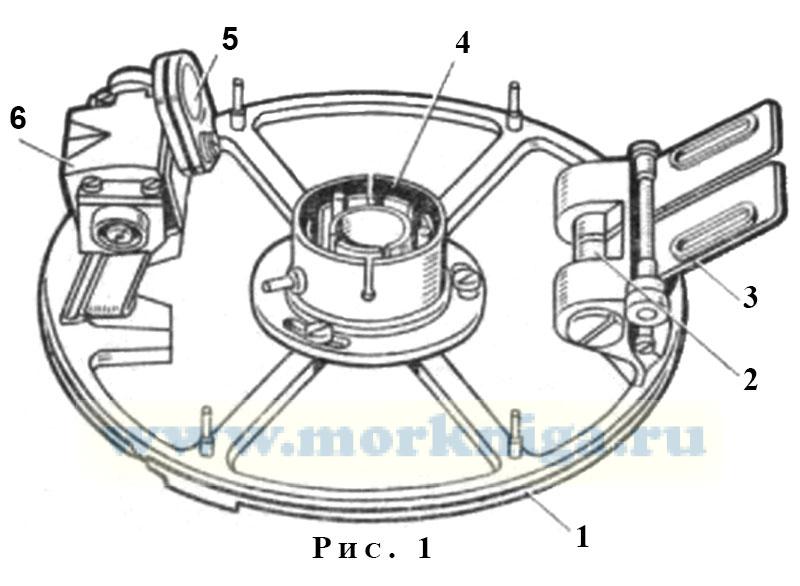

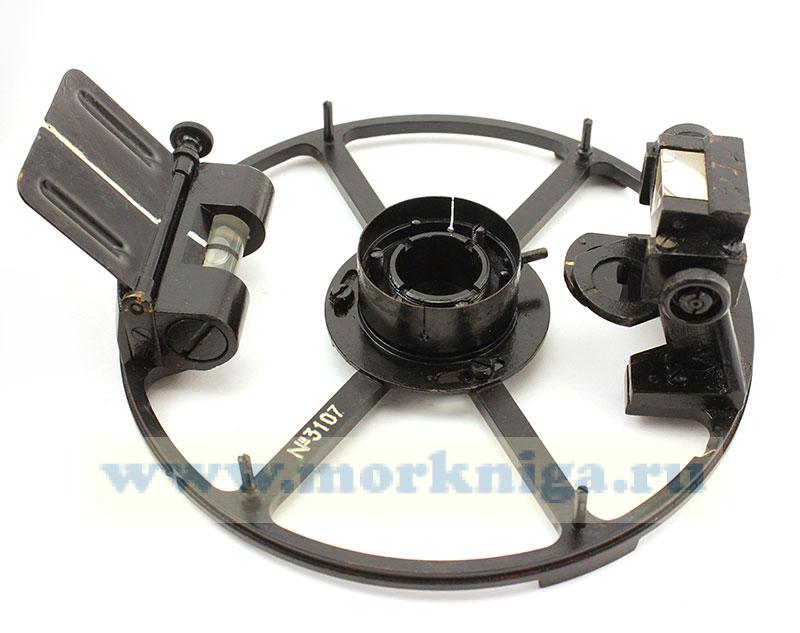

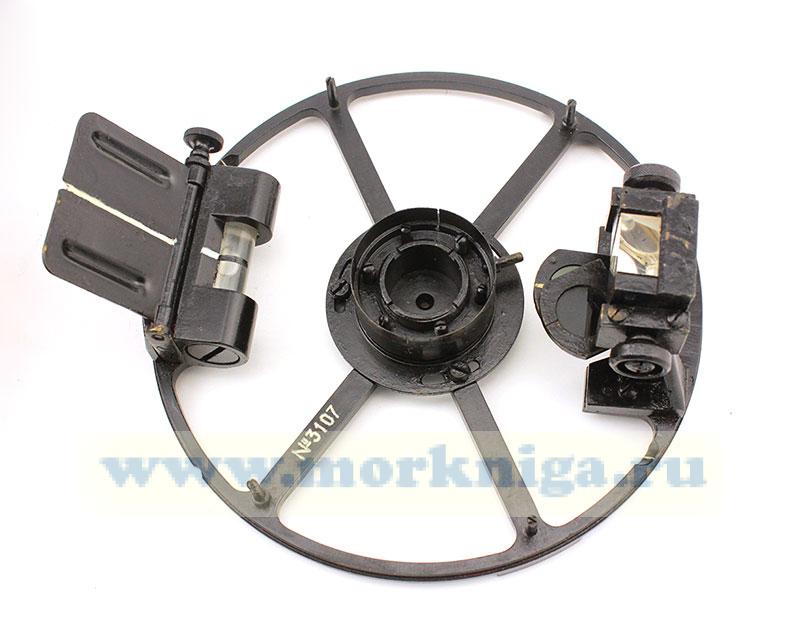

Схема пеленгатора Каврайского представлена на рис. 1. Основание пеленгатора 1 имеет форму кольца с выступающим буртиком, тремя лапками и крестовиной, образующей в центре площадку, на которой укреплена чашка 4 для дефлектора.
На кольце основания нанесены два индекса для установки пеленгатора по азимутальной шкале, которые располагаются в вертикальной плоскости, составляющей с визирной плоскостью угол 30°. Признаком, отличающим пеленгатор Каврайского от обыкновенного пеленгатора, является то, что в нем отсутствует предметная мишень, но имеется специальная призма 6 с линзой и коллиматором.

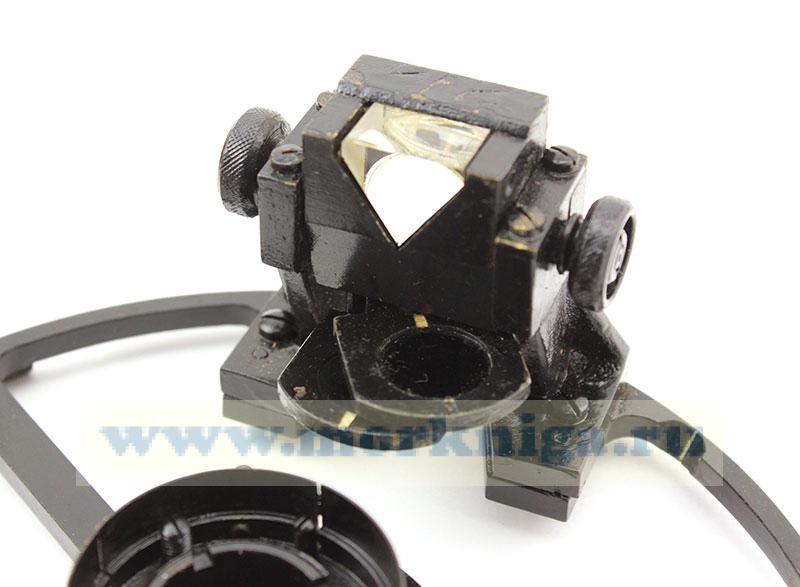

Призма пеленгатора имеет грани, которые передают изображение делений на картушке компаса в прямом виде, что весьма удобно при снятии отсчета во время пеленгования. Кроме того, отсчет пеленга отмечают непосредственно по совмещению предмета с изображением картушки в призме, вследствие чего при рыскании судна отсчет пеленга не зависит от точности наведения визирной плоскости на предмет. Это является большим достоинством данного пеленгатора.
Черта коллиматора служит для точной наводки визирной плоскости пеленгатора при взятии курсового угла.
В верхнем округленном ребре призмы при отражении в нем световых лучей солнца образуется яркий вертикальный столбик, называемый бликом, который используется для взятия пеленгов Солнца, т. е. выполняет роль откидного зеркала обычного пеленгатора.
Металлическая оправа призмы имеет специальные маховички, при помощи которых призма пеленгатора может поворачиваться вокруг горизонтальной оси для улучшения изображения отсчета картушки и приведения его в нужное положение.
Для пеленгования Солнца и ярко освещенных предметов перед призмой установлены экран 3 и два светофильтра 5.
На кольце основания пеленгатора напротив призмы укреплен металлический противовес с пузырьковым уровнем 2, расположенным под углом 90° к визирной плоскости, служащий для установки пеленгатора в горизонтальное положение.
См. также Техническое описание с инструкцией по эксплуатации КШ2.512.003-ТО пеленгатора Каврайского.

Сделано в СССР
Состояние: хорошее
Размер: 16,5 х 7 см
Внимание! Не полная комплектация!
