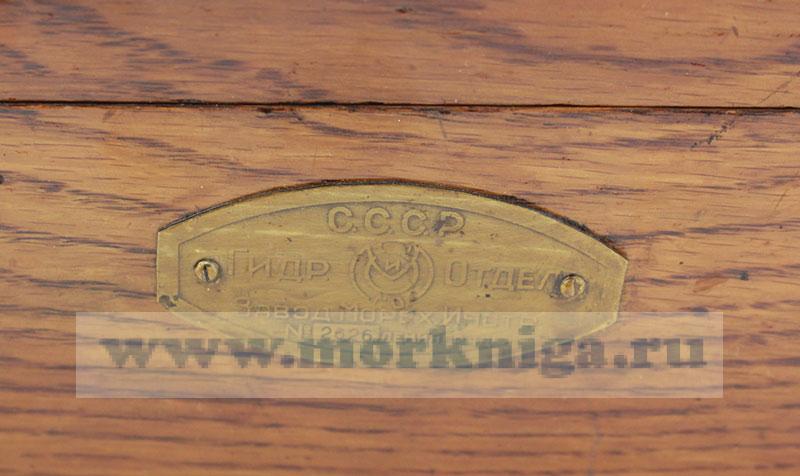

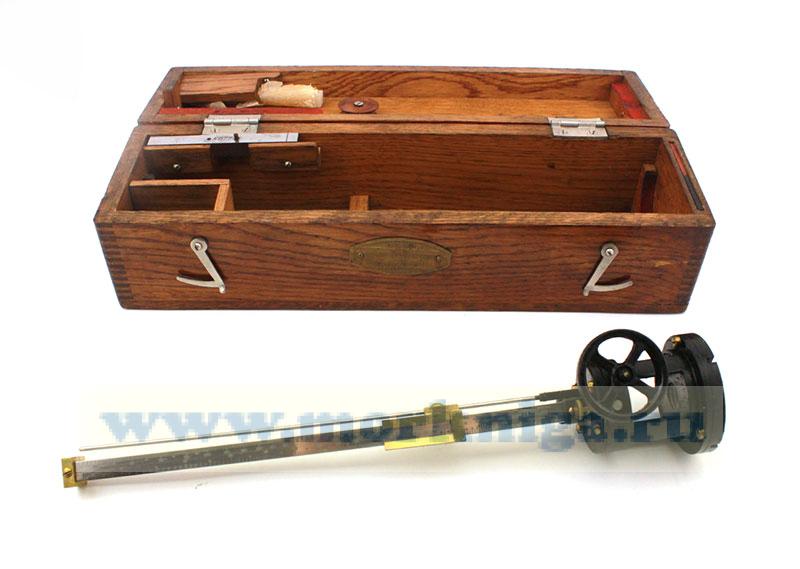

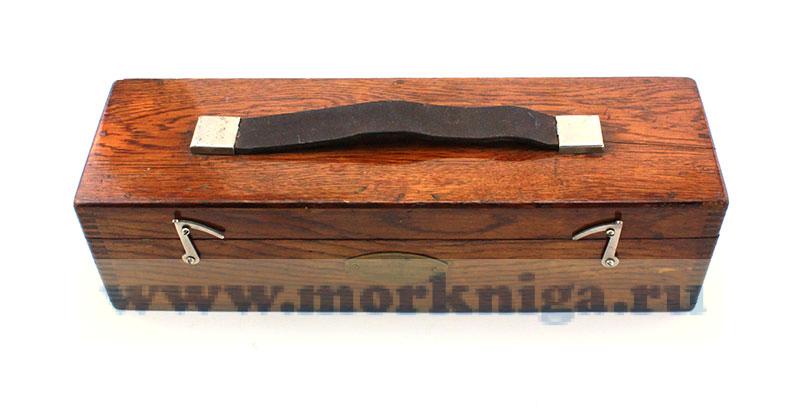

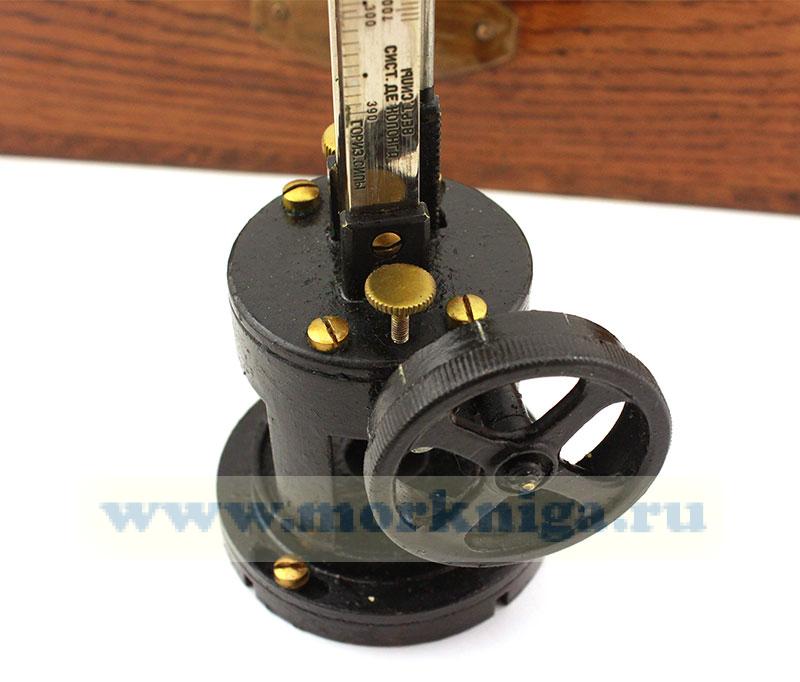

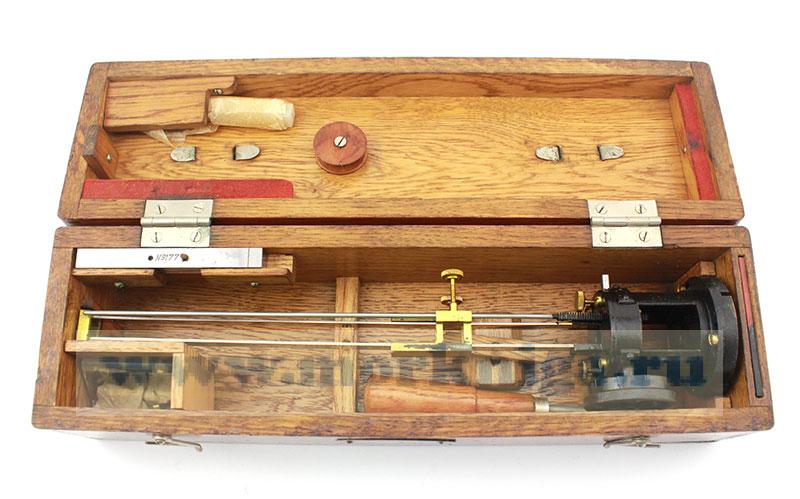

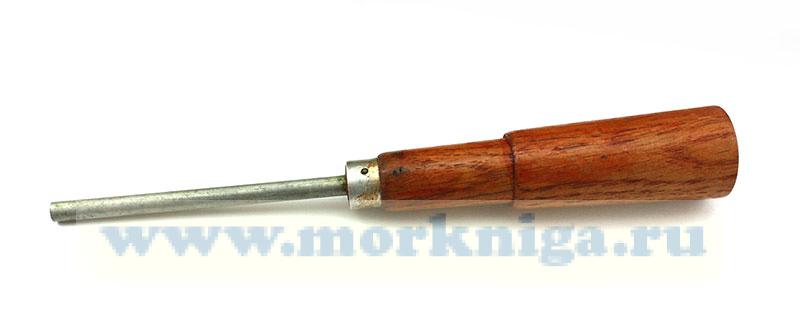

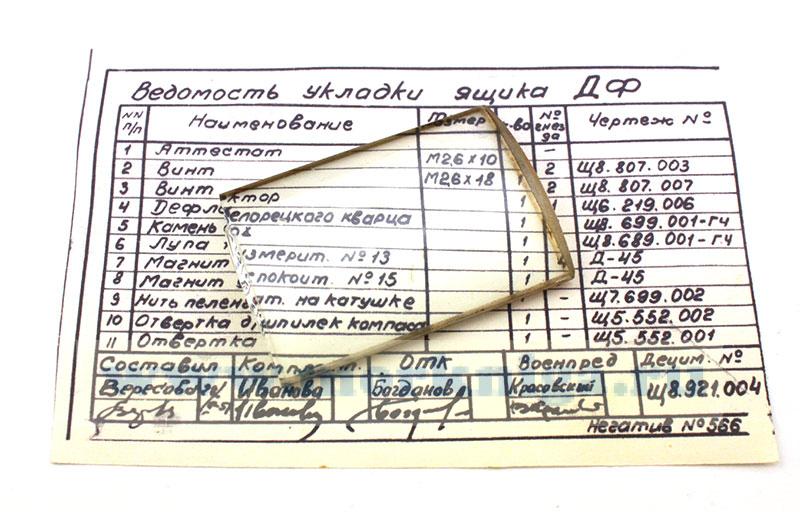

Дефлектор Колонга в деревянном футляре б/у

  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
  • Дефлектор Колонга в деревянном футляре б/у
Артикул: 00-01021931
в желаниях В наличии
Вес: 1706 г
7200 v
-
+
Скачать/полистать/читать on-line

При проведении девиационных работ в ряде случаев требуется измерение напряженности судового или земного магнитных полей, а также их магнитного наклонения. Для этого используются специальные приборы - дефлектор и инклинатор.
Дефлектор предназначен для измерения напряженности судового или земного магнитных полей, действующих на картушку МК. Измерение осуществляется компенсационным методом. Сущность метода заключается в том, что измеряемое магнитное поле уравновешивается полем, создаваемым магнитом или магнитами дефлектора, и при достижении равенства этих полей с него снимается отсчет. Этот отсчет соответствует напряженности магнитного поля, создаваемого дефлектором, которая в данном случае равна измеряемой напряженности.

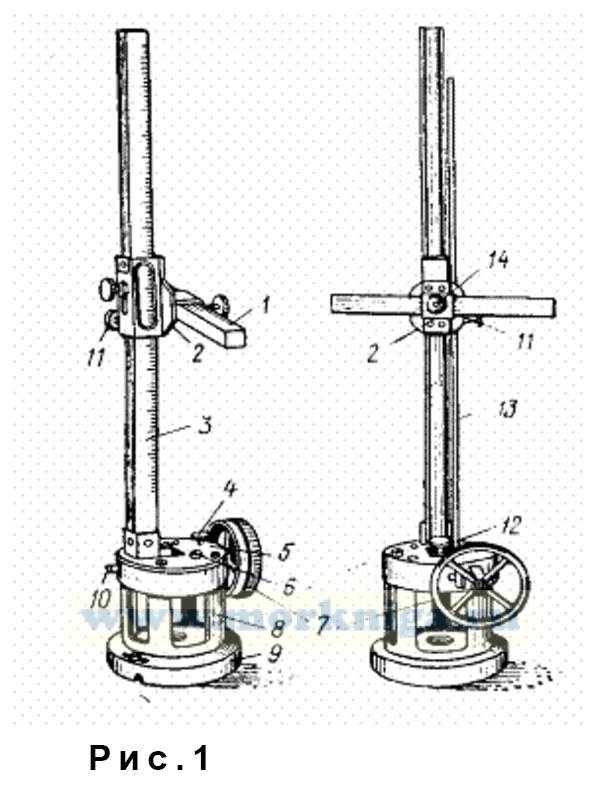

Устройство дефлектора Колонга показано на рис. 1.

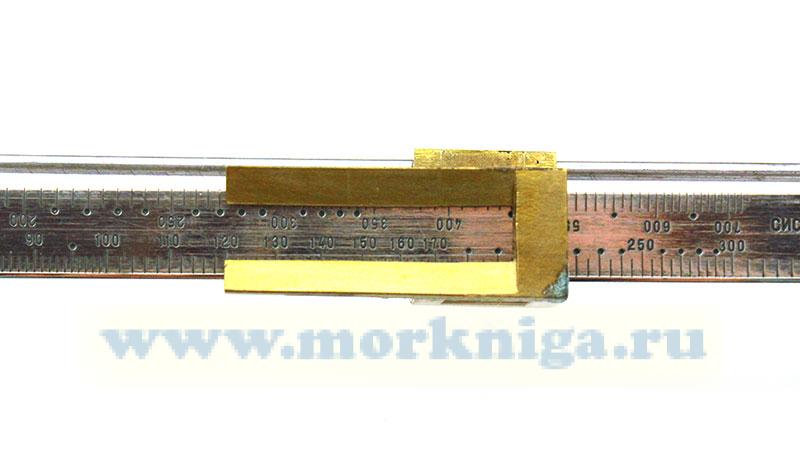

Компенсационный магнит 1 изготовляется из высококачественного магнитного материала и имеет магнитный момент 1,7 А х м2. Северный конец магнита отмечен риской. На время измерений магнит устанавливается в каретку 2, перемещающуюся по направляющей линейке со шкалой 3. Нижний конец линейки 3 прикреплен к основанию 5. В свою очередь, эта деталь крепится четырьмя винтами к стакану 8. Отверстия для винтов имеют эллиптическую форму, благодаря чему основание 5 вместе с линейкой 3 и измерительным магнитом 1 можно поворачивать на небольшие углы вокруг вертикальной оси. Такая операция выполняется во время выверки дефлектора для совмещения оси измерительного магнита 1 с визирной плоскостью пеленгатора. Поворот задается винтом 6. Стакан 8 дефлектора прикреплен к основанию 9, которое также может поворачиваться вокруг вертикальной оси, что необходимо для подгонки дефлектора к пеленгатору. Основание 9 имеет вертикальные вырезы для правильной ориентировки дефлектора относительно визирной плоскости при установке прибора на чашку пеленгатора.
Прибор снабжен приспособлением для микрометрического перемещения измерительного магнита 1, состоящим из маховика 7, зубчатой планки 12 и штока 13. На оси маховика 7 имеется небольшая шестерня, сцепленная с зубчатой планкой. При вращении маховика планка поднимается или опускается вместе с ввинченным в нее штоком 13, который с помощью винта 11 может быть соединен с кареткой 2. При этом каретка с измерительным магнитом будет медленно перемещаться по линейке.

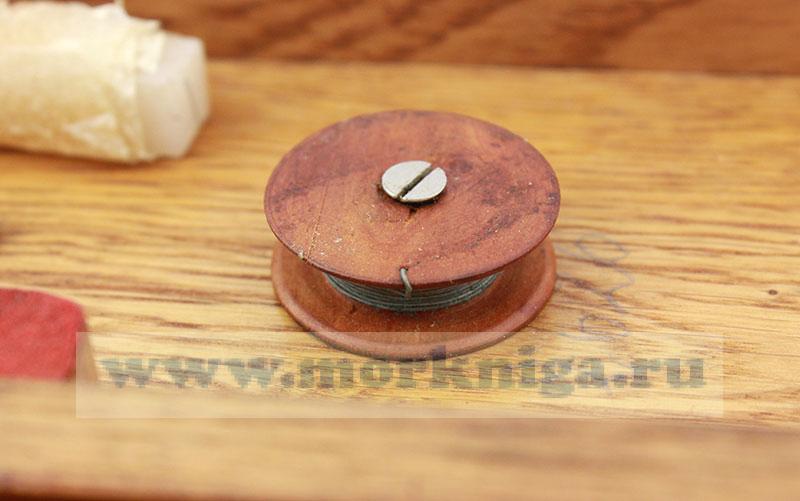

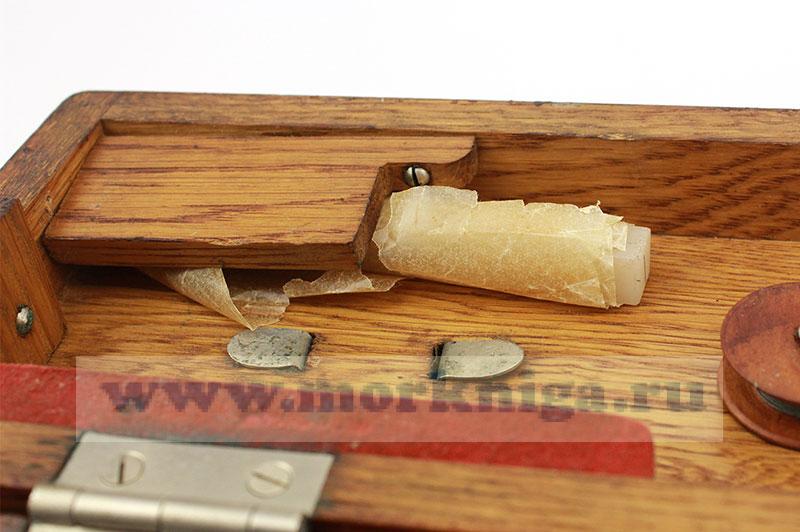

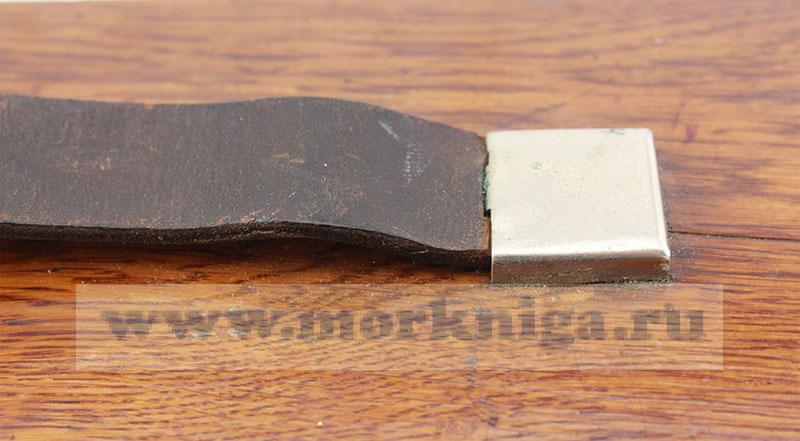

Магнитный момент вспомогательного магнита равен 0,2 А х м2. Этот магнит устанавливается в гнезде под основанием линейки и закрепляется винтом 4.
В процессе измерений с помощью дефлектора следует помнить о том, что ось компенсационного магнита должна быть сориентирована таким образом, чтобы вектор напряженности его магнитного поля был направлен строго противоположно вектору напряженности измеряемого поля. Так, при оценке величины горизонтальной составляющей напряженности судового магнитного поля перед установкой дефлектора на пеленгатор следует под его призму подвести отсчет, равный 1800, вне зависимости от курса судна.
С помощью дефлектора Колонга можно производить измерение и вертикальных составляющих земного и судового магнитных полей.

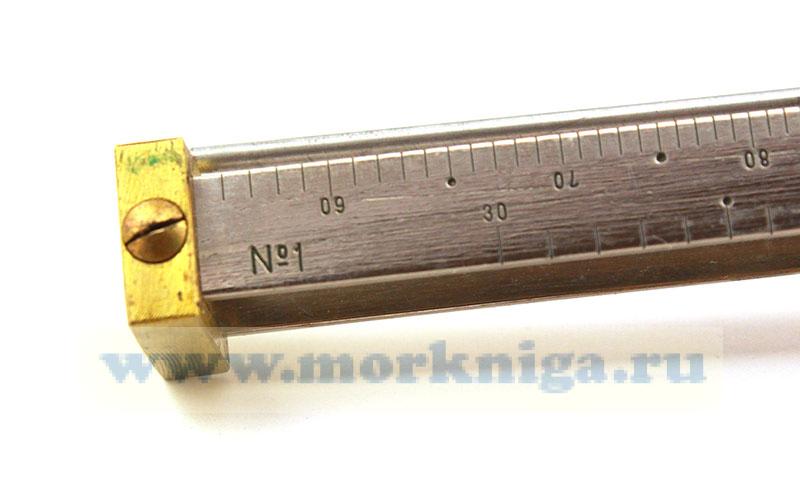

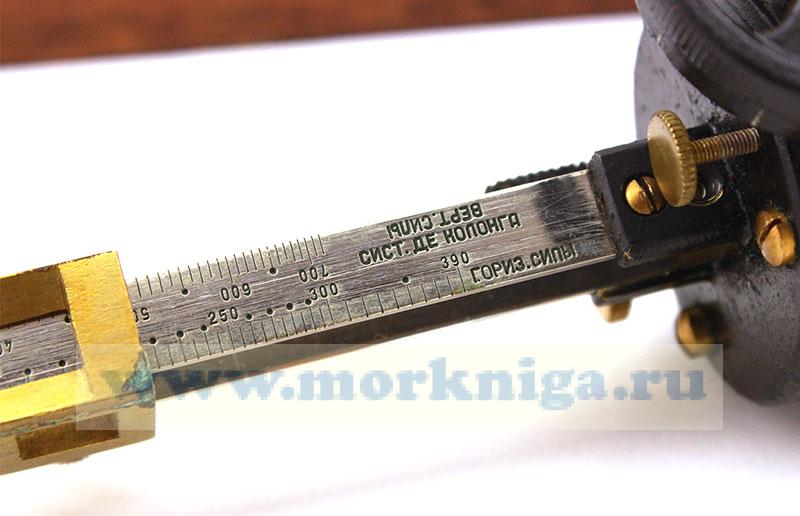

Недостатком дефлектора Колонга является то, что он имеет нелинейную шкалу. В результате цена одного деления, нанесенного на направляющей линейке 3, изменяется при изменении положения магнита. Это, в свою очередь, затрудняет съем показаний с прибора.

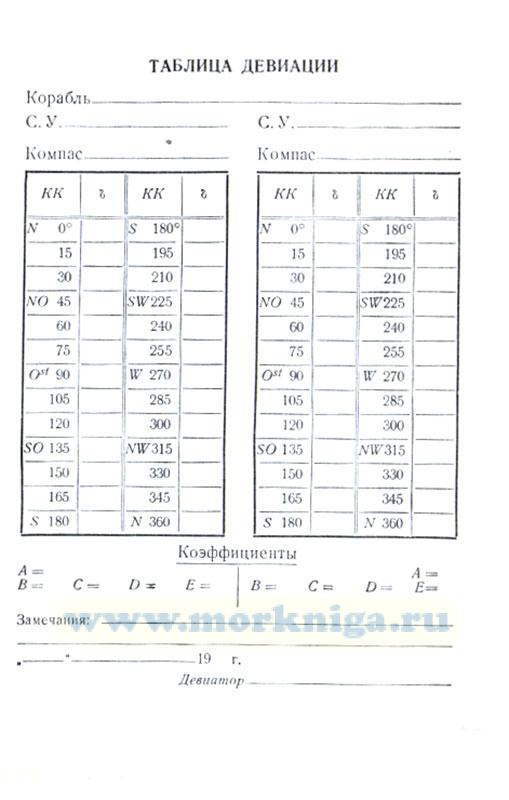

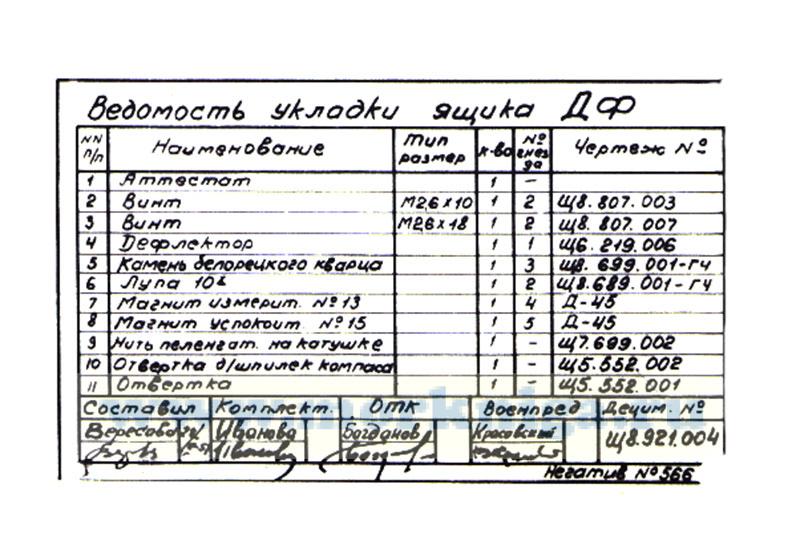

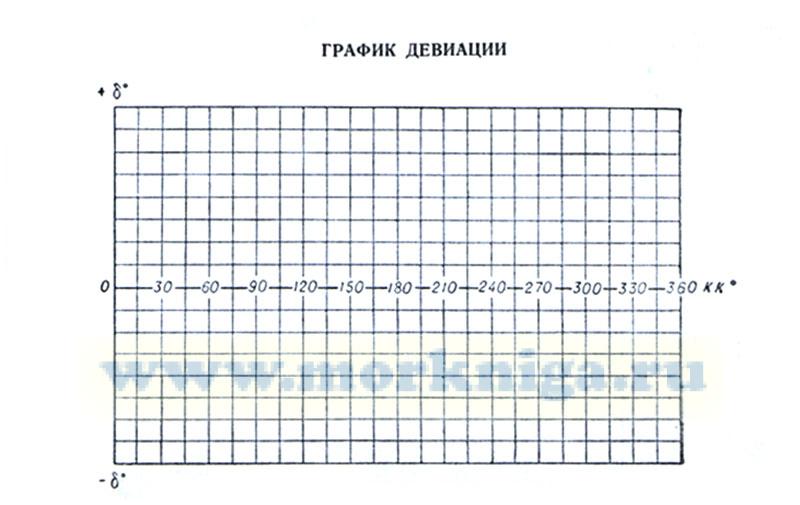

К дефлектору Колонга прилагается таблица девиации.

Сделано в СССР
Заводской №: 4500
Состояние: хорошее
Размер: 32,5 х 6 х 7 см
Внимание! Не полная комплектация - нет аттестата и лупы.
