Линейка справочная "Шплинты, шпильки" (б/у)

  • Линейка справочная "Шплинты, шпильки" (б/у)
  • Линейка справочная "Шплинты, шпильки" (б/у)
  • Линейка справочная "Шплинты, шпильки" (б/у)
  • Линейка справочная "Шплинты, шпильки" (б/у)
Артикул: 00-01021654
в желания Нет в наличии
Вес: 70 г
Сообщить о поступлении.
Что бы отправить запрос на товар Вам необходимо войти или зарегистрироваться
С этим товаром покупают

Линейка не для навигационных целей.
Назначение изделия:

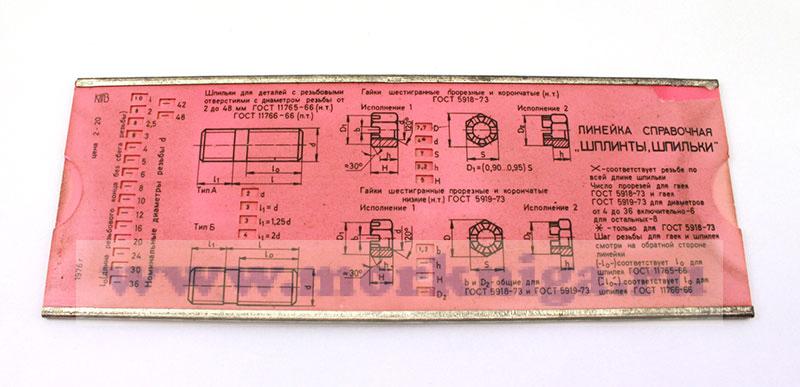

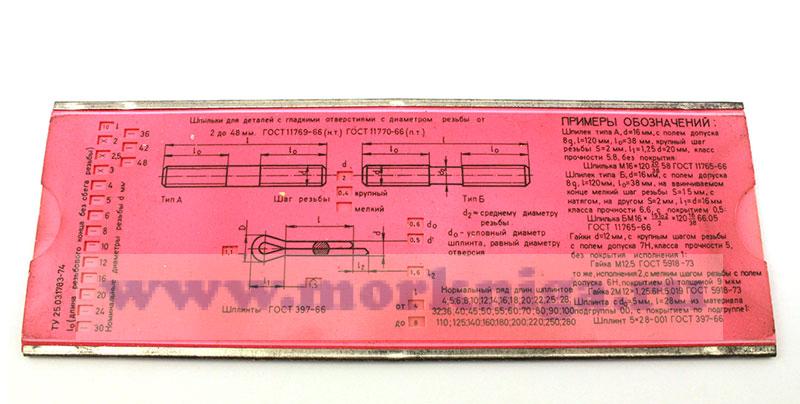

Линейка справочная "Шплинты, шпильки" предназначена для определения конструктивных размеров шплинтов, шпилек, гаек (нормальной и повышенной точности)

Техническая характеристика:
Габариты линеек, мм - 200 х 73 х 3
Масса линеек, г не более - 50
Количество деталей крепежа, помещенных на линейке, шт - 7

Устройство и принцип работы:

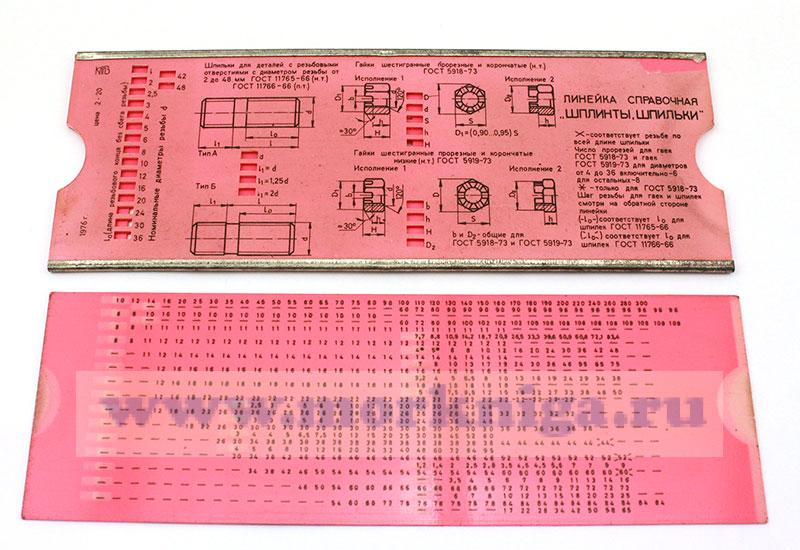

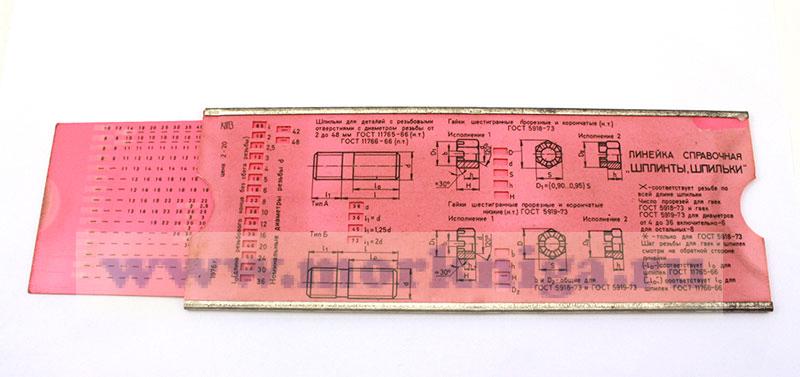

Линейка состоит из корпуса и движка. Корпус выполнен в виду двух пластмассовых пластин, соединенных металлическими скобами. Движок представляет собой пластмассовую пластинку прямоугольной формы. На движке нанесены конструктивные размеры шплинтов, шпилек, гаек. На корпусе линейки имеются окна, против которых нанесены обозначения соответствующих размеров. Окна расположены таким образом, что при установке в соответствующем окне номинального диаметра шплинта, шпильки, гайки, в других окнах можно определить остальные конструктивные размеры.

Порядок работы:
Определение размеров шплинтов, шпилек, гаек:
Устанавливаем против соответствующего окна номинальный диаметр перечисленных деталей, в других окнах определяем остальные размеры.

Определение длины резьбового конца без сбега резьбы:
а) устанавливаем в окне L выбранную длину шпильки;
б) в окне L против соответствующего диаметра резьбы d смотрим значение.
Примечание: знаком "х" отмечены шпильки с резьбой по всей длине стержня; "-" шпильки отсутствуют.

Определение длин шплинтов:
а) устанавливаем в окне "d" соответствующий диаметр шплинта;
б) в окне "l" определяем пределы длин, соответствующие данному диаметру ("от", "до")
в) из нормального ряда длин, исходя из определенного ранее предела, выбираем наиболее подходящую длину
Определение шага резьбы для шпилек осуществляется по лицевой стороне линейки

Техническое обслуживание

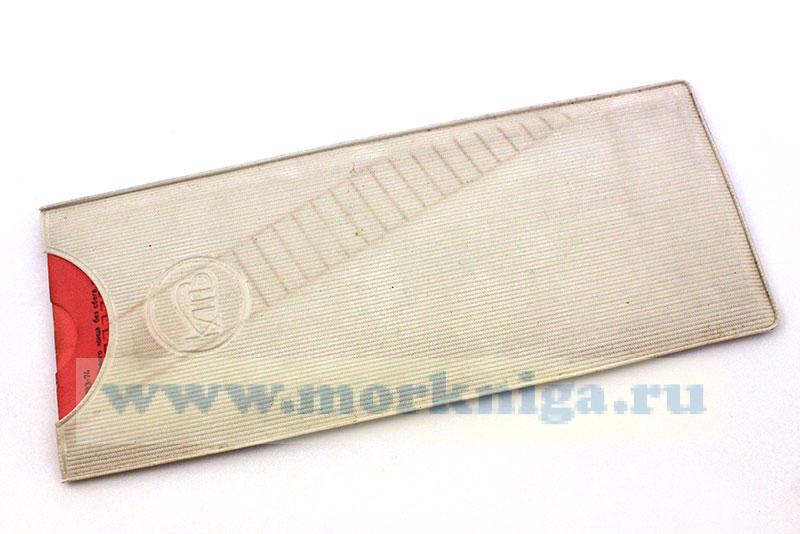

Линейка хранится в футляре, в сухом месте, защищенном от действия солнечных лучей. Не допускается хранение вблизи непосредственных источников тепла.
Не допускается загрязнение линейки чернилами и другими веществами, портящими внешний вид (при чистке линейка может быть повреждена)
Не допускается производить чистку химикатами, растворяющими материал линейки (ацетоном, бензином, бензолом, дихлорэтаном и др.)
