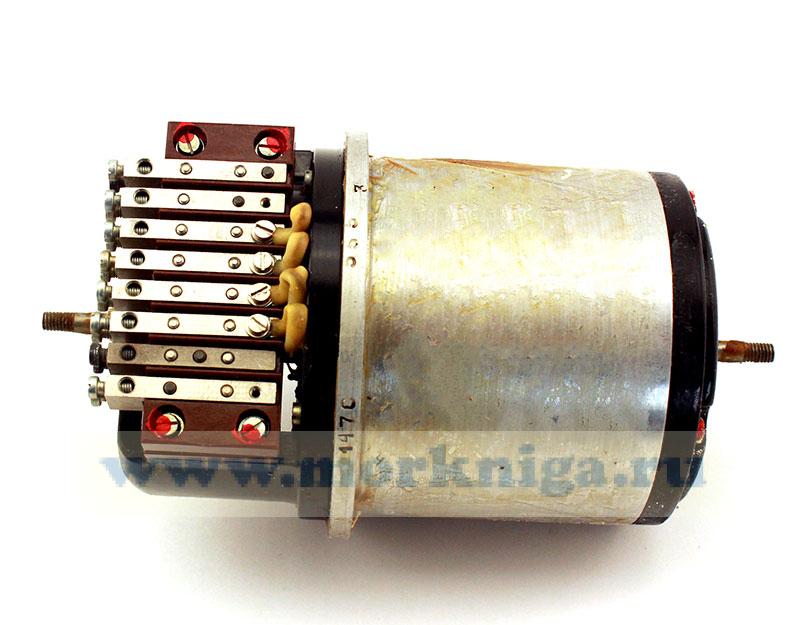

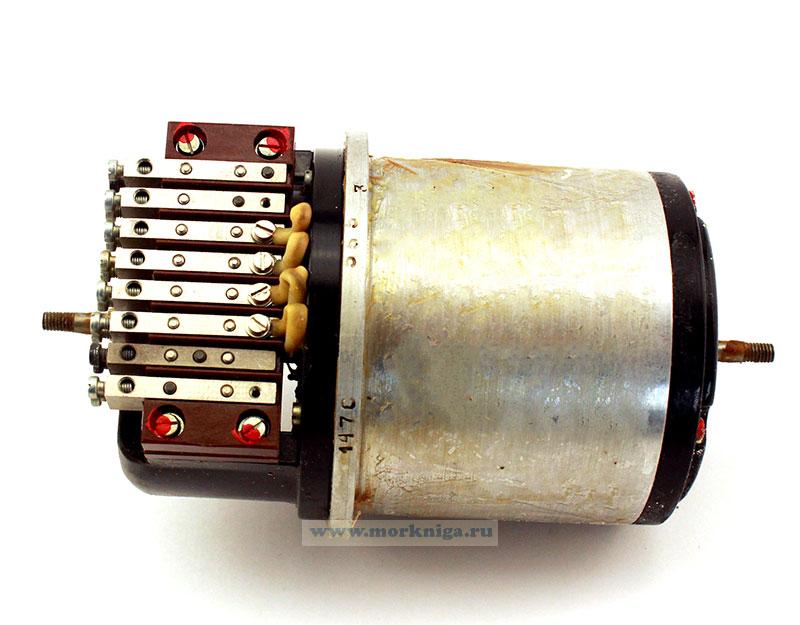

Трансформатор вращающийся ВТ-2 И6713049


Образец

  • Трансформатор вращающийся ВТ-2 И6713049
  • Трансформатор вращающийся ВТ-2 И6713049
Артикул: 00-01021561
в желания В наличии
Вес: 1474 г
Вариант исполнения:
  • Вес: 1450
    Заводской №073378
  • Вес: 1474
    Заводской №047079
3000 v
-
+
Скачать/полистать/читать on-line

Трансформатор вращающийся ВТ-2 И6713049

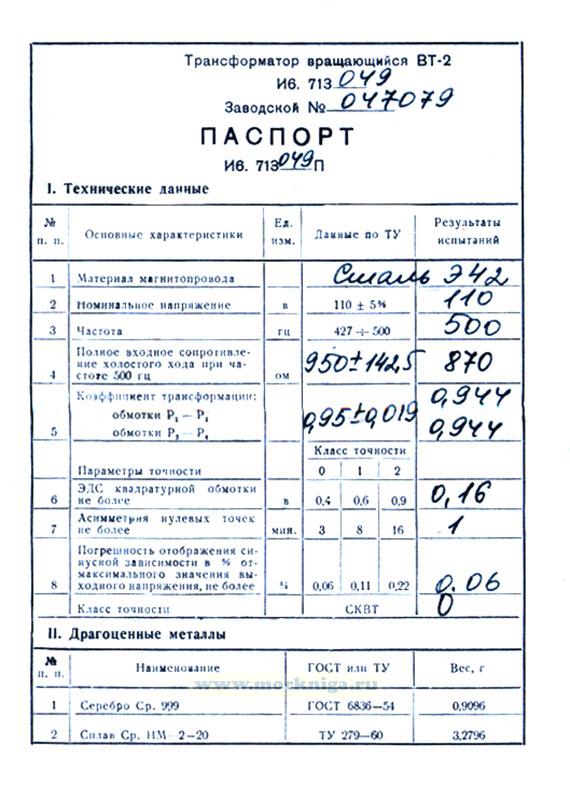

Технические данные:
- Материал магнитопровода: сталь Э42
- Номинальное напряжение 110 +/- 5%
- Частота 500 Гц
Полное входное сопротивление холостого хода при частоте 500 Гц - 950 +/- 142,5 Ом
Коэффициент трансформации: 0,95+/-0,019
ЭДС квадратурной обмотки не более 0,16
Асимметрия нулевых точек не более 1 мин
Погрешность отображения синусной зависимости в % от максимального значения выходного напряжения, не более 0,06
Класс точности: 0

Синус-косинусные вращающиеся трансформаторы (СКВТ) и сельсины - это датчики, преобразующие положение и/или скорость вращающегося ротора в электрический сигнал. Выходной сигнал пропорционален синусу и/или косинусу угла поворота.

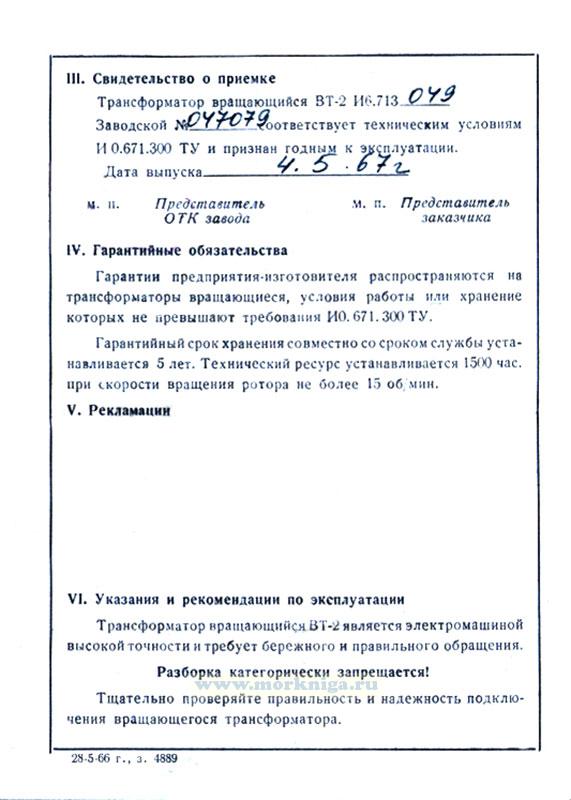

Трансформатор вращающийся является электромашиной высокой точности и требует бережного и правильного обращения.
Разборка категорически запрещается!
Тщательно проверяйте правильность и надежность подключения вращающегося трансформатора.
