Микрофонный капсюль МК-10

Микрофонный капсюль - это закрытое устройство в корпусе которого происходит преобразование акустических сигналов в электрические, с последующей передачей последних в линию, сеть, эфир или на звуко-записывающее или звукоусилительное устройство.
Наибольшее распространение получили микрофонные капсюли МК-10. Корпус МК-10 изготовлен из латуни, а внутренняя поверхность покрыта изоляционным лаком. В штампованном корпусе укреплен латунный цилиндрический электрод, покрытый сверху слоем палладия. В корпус засыпан угольный порошок.

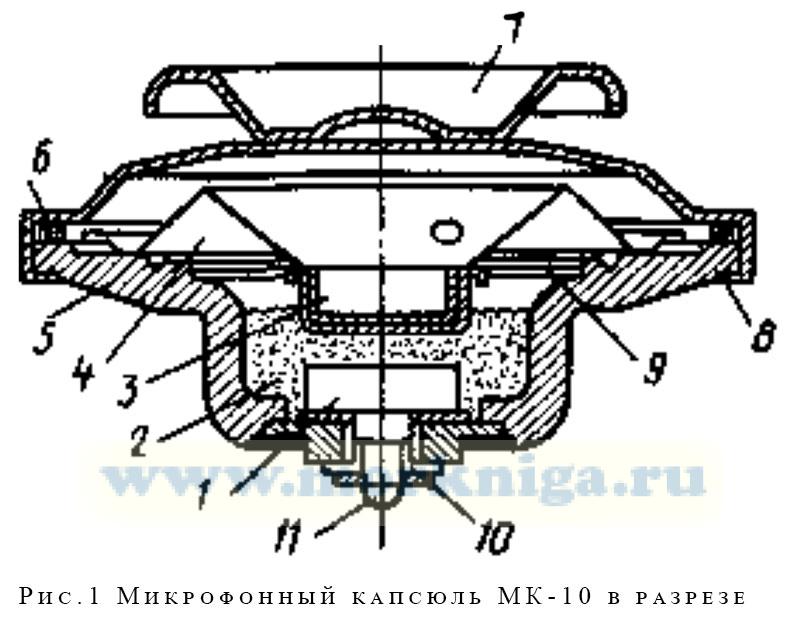

Согласно Рис.1, микрофонные капсюли МК-10 в разрезе:
1,3-электроды,
2 - угольный порошок,
4 - мембрана,
5 - латунный корпус,
6 - основание,
7,8 - крышки,
9 - влагозащитная прокладка (пленка),
10 - изолирующая втулка,
11 - контакт.
Электрод 1 изолирован от корпуса шайбой и втулкой 10. Электрод 3, выполненный из тонкой латуни в виде пустотелой чашечки, укреплен в центре легкой металлической рупорообразной мембраны 4, края которой закреплены кольцом. Электрод 3 погружен в угольный порошок 2 (поверхность электрода, соприкасающаяся с угольным порошком, покрыта слоем палладия).
Между мембраной и угольным порошком находится эластичная пленка 9, которая крепится между двумя полыми цилиндрическими стаканчиками подвижного электрода вместе с мембраной. Сверху мембрана завальцована крышкой 8 с отверстиями для прохождения звуковых волн. Над крышкой 8 находится вторая крышка 7, которая задерживает (конденсирует) влагу.
В микрофоне даже в горизонтальном положении сохраняется цепь прохождения тока от одного электрода к другому, так как почти весь объем камеры микрофона заполнен порошком, в который глубоко погружены электроды. Поэтому микрофонный капсюль МК-10 считается безобрывным, обладает удовлетворительной влагостойкостью и достаточной механической прочностью.
