Синус-косинусные вращающиеся трансформаторы (СКВТ) и сельсины - это датчики, преобразующие положение и/или скорость вращающегося ротора в электрический сигнал. Выходной сигнал пропорционален синусу и/или косинусу угла поворота.

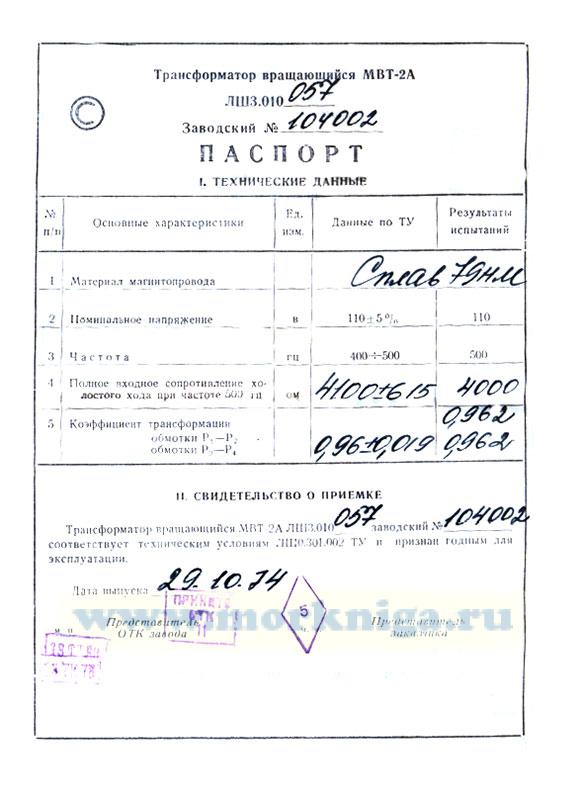

Технические данные:
1. Материал магнитопровода - сплав 79 НМ
2. Номинальное напряжение 110В +/- 5%
3. Частота 400...500 Гц
4. Полное входное сопротивление холостого хода при частоте 500 ГЦ - 4100+/-615 Ом
5. Коэффициент трансформации обмотки 0,96 +/- 0,0019
Трансформатор вращающийся МВТ-2А ЛШЗ010057, заводской № 104002 соответствует ТУ и признан годным для эксплуатации.

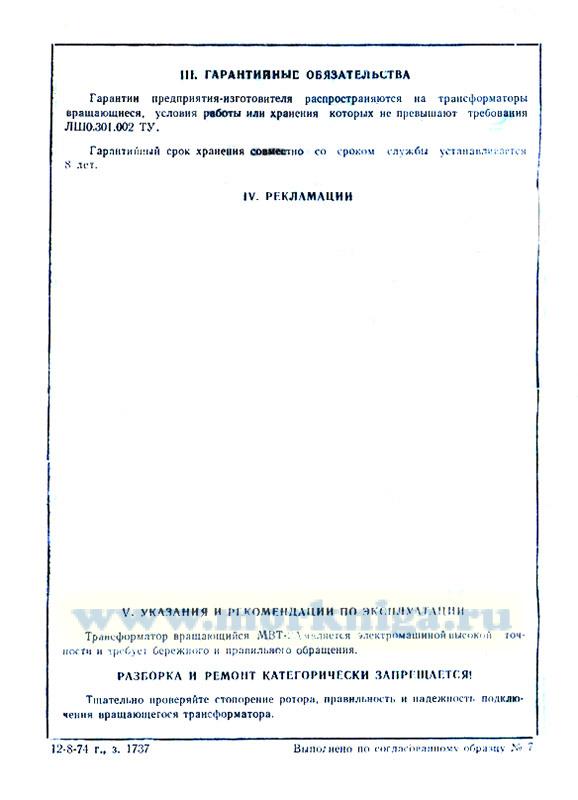

Трансформатор вращающийся МВТ-2А является электромашиной высокой точности и требует бережного и правильного обращения.
Разборка категорически запрещается!
Тщательно проверяйте правильность и надежность подключения вращающегося трансформатора.
