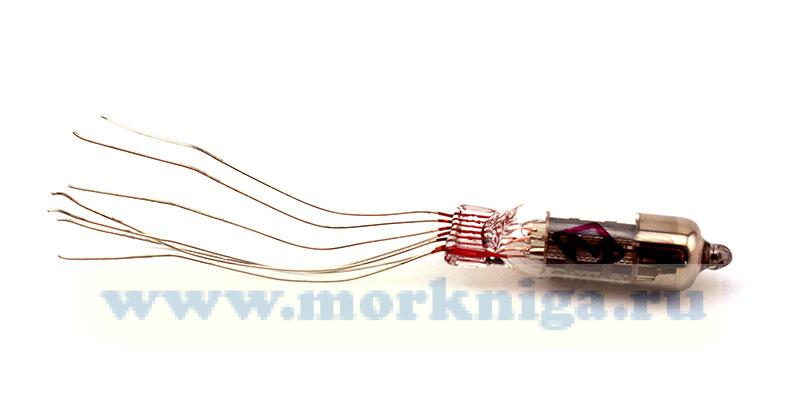

Лампа 6Ж1Б-В

  • Лампа 6Ж1Б-В
Артикул: 00-01020880
в желания Нет в наличии
Вес: 2 г
Сообщить о поступлении.
Что бы отправить запрос на товар Вам необходимо войти или зарегистрироваться
С этим товаром покупают

6Ж1Б-В - высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещательных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1000 ч.
Масса не более 3,5 г.
Основные технические характеристики 6Ж1Б-В:
Номинальные электрические данные:
- Напряжение накала, В ...... 6,3 ±0.6
- Ток накала, мА ...... 200 ±20
- Напряжение на аноде, В ...... 120
- Напряжение на второй сетке, В ...... 120
- Сопротивление в цепи катода для автоматического смещения, Ом ...... 200
- Ток в цепи анода, мА ...... 7,5
- Ток в цепи второй сетки, мА ...... 3,5
- Крутизна характеристики, мА/В ...... 4,8
- Входное сопротивление, кОм ..... 8
- Эквивалентное сопротивление внутренних шумов, Ом ..... 4
Предельно допустимые электрические величины:
- Наибольшее напряжение на аноде, В ....... 150
- Наибольшее напряжение на второй сетке, В ....... 125
- Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
- Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,4
- Наибольший ток в цепи катода, мА ...... 14
- Наибольшее напряжение катод-подогреватель, В ..... 150
- Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
- Емкость входная, пФ ..... 4,8
- Емкость выходная, пФ ..... 3,8
- Емкость проходная, пФ ..... 0,03
