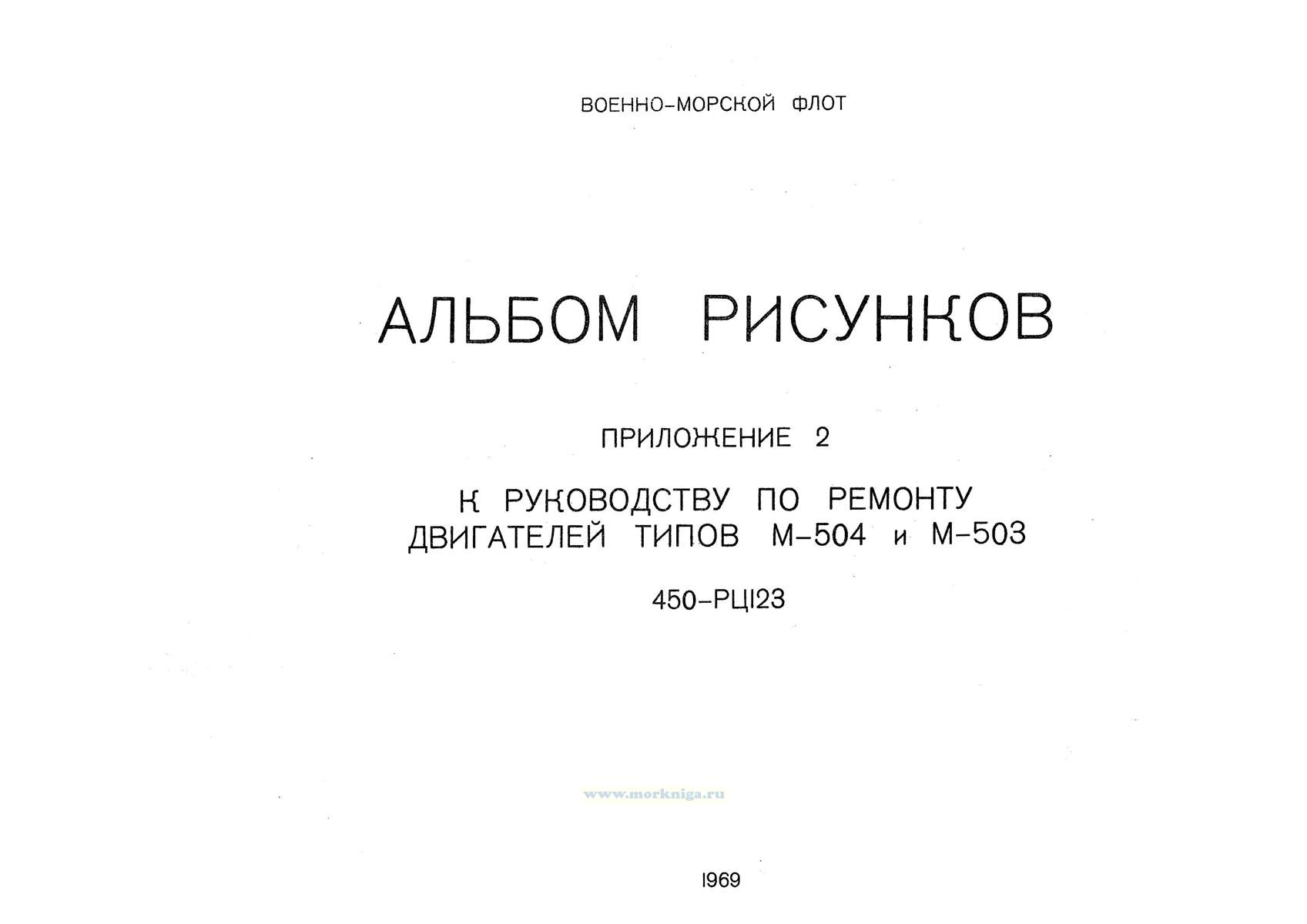

Альбом рисунков приложение 2 к Руководству по ремонту двигателей типов М-504 и М-503.450-РЦ123

  • Альбом рисунков приложение 2 к Руководству по ремонту двигателей типов М-504 и М-503.450-РЦ123
Артикул: 00-00001629
в желания В наличии
Год: 1969
Формат: 60x90/8
Переплет: Мягкая обложка
Страниц: 276
5280 P
-
+
С этим товаром покупают

Альбом рисунков. Приложение 2 к Руководству по ремонту двигателей типов М-504 и М-503.450 - РЦ123

Содержание
Рис. 1 Схема отворачивания гаек крепления блока двигателя
Рис. 2 Схема отворачивания стяжных болтов секций картера двигателя
Рис. 3 Вал коленчатый 507-06921
Рис. 4 Схема расположения обойм, штифтов, перепусков масла и противовесов
Рис. 5 Вал коленчатый 503-06902
Рис. 6 Карта подбора регулировочных шайб
Рис. 7 Шатунный механизм 504-05.910
Рис. 8 Таблица № I зависимости натягов вкладышей от диаметра постелей шатунов и величины выступания вкладышей I группа
Рис. 8 а Таблица № 2 зависимости натягов вкладышей от диаметра постелей шатунов и величины выступания вкладышей I I группа
Рис. 9 Паспорт для записи обмеров натяга вкладышей
Рис.10 Картер 504-01901-1
Рис. 11 Картер 503-01905
Рис. 12. Поршень 504-04901
Рис. 13 Поршень 504-04902
Рис. 14 Схема клеймения поршней и поршневых пальцев
Рис. 15 Блок правый 507-02. 811
Рис. 16 Блок левый 507-02.812
Рис. 17 Блок правый 503-02.802-2А
Рис. 18 Блок левый 503-02.807-2А
Рис. 19 Диаметры гильз 504-02.236 и 503-02.236А в нижнем поясе блока при проверке калибром
Рис. 20 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 21 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 22 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 23 Эскиз к раздеду перепрессовки гильз цилиндров
Рис. 24 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 25 Эскиз к разделу перепрессовки гильз в цилиндры
Рис. 26 Эскиз к разделу перепрессовки гильз в цилиндры
Рис. 27 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 28 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 29 Эскиз к разделу перепрессовки гильз цилиндров
Рис. 30 Схема клеймения клапанов порядковым номером
Рис. 31 Выступание клапана над плоскостью камеры сгорания
Рис. 32 Зазор между грибком клапана впуска и зеркалом гильзы
Рис. 33 Коллектор выхлопной правый 504 - 02.803
Рис. 34 Коллектор выхлопной левый 504 - 02.804
Рис. 35 Распределитель воздуха 504 - 23810А
Рис. 36 Распределитель воздуха 503 - 23801Б
Рис. 37 Система запуска 504 - 23911 – 3
Рис. 38 Система запуска 503 - 23901 – 3
Рис. 39 Переходник 504 – 08. 911
Рис. 40 Установка валика привода крана подачи воды на ВВР
Рис. 41 Механизм изменения угла опережения впрыска топлива 504-08.85А
Рис. 42 Серьга 503 – 08.807
Рис. 43 Корпус сателлитов 503 – 08..808А
Рис. 44 Корпус приводов 504 – 38. 821
Рис. 45 Обойма управления 501 – 38809
Рис. 46 Управление топливными насосами 504 – 38. 901
Рис. 47 Управление топливными насосами 504 – 38901
Рис. 48 Компрессор 507 – 40918
Рис. 49 Компрессор 507 – 40918
Рис. 50 Приводы агрегатов
Рис. 51 Турбина 507 – 39920
Рис. 52 Турбина 507 – 39920
Рис. 53 Сборка маслофильтра грелки
Рис. 54 Ротор турбокомпрессора 504-39821-1
Рис. 55 Шестерня муфты с корпусом 504-40811
Рис. 56 Нагнетатель ПТК 503-40903
Рис. 57 Схема обмеров для подбора толщины регулировочного кольца
Рис. 58 Турбина ПТК 503-39905
Рис. 59 Ротор турбокомпрессора 503-39905
Рис. 60 Узел крепления 504-31910 /503-31903/
Рис. 61 Тяга 503-31801A
Рис. 62 Газопровод 504-19910
Рис. 63 Труба 503-19805-1
Рис. 64 Кольцо уплотнительное 504-19825, 503-19806
Рис. 65 Привод агрегатов 504-09902А и 503Б-09920А
Рис. 66 Агрегатный узел 503-10905Б
Рис. 67 Клапан закачки 504-10812
Рис. 68 Клапан редукционный 503-10806
Рис. 69 Клапан фильтра 503-10801
Рис. 70 Клапан редукционный 503-24801-1
Рис. 71 Клапан 503-24802
Рис. 72 Клапан обратный 503-24806
Рис. 73 Насос откачки масла из блоков 503 – 11801
Рис. 74 Насос пресной воды 503-15902
Рис. 75 Насос пресной воды 503-15902
Рис. 76 Маслооткачивающий насос 501-17902A
Рис. 77 Насос маслодозирующий 504 - 45855
Рис. 78 Насос маслодозирующий 503Б - 45864
Рис. 79 Насос забортной воды ЗМ21сб - 1А
Рис. 80 Корпус подшипников в сборе ЗМ21.9сб - 2
Рис. 81 Оправка для обжатия сальника 1М..21.17
Рис. 82 Поверхности крыльчатки, с которых можно снимать материал при балансировке
Рис. 83 Корпус и крышка насоса
Рис. 84 Подторцовка в корпусе насоса
Рис. 85 Насос забортной воды 503Б - 54901
Рис. 86 Топливный насос высокого давления 501-27902
Рис. 87 Угловой штуцер 501-27807
Рис. 88 Топливная форсунка 503-29801
Рис. 89 Распылитель 501-29606
Рис. 90 Механизм распределения 504 - 03921, 503 - 03901
Рис. 91 Топливный блок насосов левый 504-28822. Продольный разрез вид со стороны насосов
Рис. 92 Топливный блок насосов левый 503-28808-1. Продольный разрез, вид со стороны насосов
Рис. 93 Топливный блок насосов левый 504-28822, 503-28808-1
Рис. 94 Кулачковый вал 504 - 2882 3 , 503 - 28804
Рис. 95 Толкатель 501-28806
Рис. 96 Коллектор топливный 504-28825 Рис. 97 Коллектор топливный правый 503-28814
Рис. 98 Коллектор топливный левый 503-28815
Рис. 99 Коробка привода с рейкой 504-28830-1, 503-28802-1
Рис. 100 Рычаг клапана выпуска 504-03821
Рис. 101 Рычаг клапана впуска 504-03822
Рис. 102 Принципиальная схема стенда для регулировки блоков насосов
Рис. 103 Регулятор оборотов 504-33838
Рис. 104 Регулятор оборотов 504-33838 Рис. 105 Регулятор оборотов 504-33838
Рис. 106 Регулятор оборотов 504 -33838 Рис. 107 Поршень 504-33850
Рис. 108 Плунжер в сборе 503-33813
Рис. 109 Водило регулятора 504-33834 для балансировки 504-33834
Рис. 110 Маслофильтр 503-33802
Рис. 111 Рычаг привода с тягами 504-33832
Рис. 112 Помпа регулятора 504 – 33846
Рис. 113 Клапан 504 – 33851
Рис. 114 Регулятор 504 – 3383
Рис. 115 Клапан редукционный 504 – 33841 – 1
Рис. 116 Клапан с кронштейном 504 – 33852
Рис. 117 Регулятор оборотов с приводом 503Б – 33852
Рис. 118 Реверсивная муфта 504 – 43901/ продольный разрез
Рис. 119 Реверсивная муфта 504 – 43901/ поперечный разрез
Рис. 120 Разобщительная муфта 503Б – 43901
Рис. 121 Планетарный редуктор реверсивной муфты 504 – 43603
Рис. 122 Схема замеров и клеймения подшипников планетарного редуктора
Рис. 123 Синхронизатор 504 – 43802
Рис. 124 Вал муфты с задним храповиком и ограничителями 504 – 43603
Рис. 125 Ограничитель 504 – 43620
Рис. 126 Передний храповик 503 - 43841
Рис. 127 Пакет переднего конуса 504 – 43814А
Рис. 128 Угловой рычаг 503 – 43838
Рис. 129 Схема обмеров при подборе шайб синхронизатора
Рис. 130 Узел крепления 504 – 31910/ задняя подвеска
Рис. 131 Суппорт управления реверсивной муфты 504-4 3811
Рис. 132 Суппорт управления реверсивной муфты 504-43811
Рис. 133 Суппорт управления реверсивной муфты 504-43811
Рис. 134 Двухрукояточный пост управления 503-43825
Рис.135. Клапаны управления 504-36802-1
Рис.136 Клапан закачки 504 -36803
Рис. 137 Установка воздушных баллонов 504 -36805
Рис. 138 Одноступенчатый редуктор левого вращения
Рис. 139 Вал редуктора 504 - 45850
Рис. 140 Двухступенчатый редуктор левого вращения
Рис. 141 Редуктор планетарный 503Б-45868 Рис. 142 Динамометр 501-07803
Рис. 143 Корпус с сателлитами 503Б-45862
Рис. 144 Сателлит 503Б-45675А
Рис. 145 Зазор между суфлирующей трубой и кронштейном 504.14 855
Рис. 146 Порядок затяжки гаек стяжных болтов для каждого стыка секций
Рис. 147 Торцевые - зазоры «К» между противовесами и картером
Рис. 148 Схема замера зазора между диском коленчатого вала и упорной шайбой 504-06.208
Рис. 149 Схема нанесения риски на торце 9 – ой секции картера
Рис. 150 Проверка выступания уплотненных колец над полостью опоры переходника
Рис. 151 Подбор толщины регулировочного кольца 503 – 08.024 и длины хвостовика ведущей шестерни переходника 503 – 08.005
Рис. 152 Постановка втулок 501 – 01.022 в картер
Рис. 153 Схема установки поршневых колец
Рис. 154 Порядок затяжки гаек крепления блоков, двигателя
Рис. 155 Торцевой зазор между верхней головной шатуна и бобышкой поршня
Рис. 156 Присоединение механизма изменения угла опережения впрыска к управлению топливными насосами
Рис. 157 Диаграмма газораспределения при максимальном угле опережения впрыска и порядок работы блоков по звезде
Рис. 158 Таблица фаз газораспределения в градусах по установочному диску на коленчатом вале
Рис. 159 Регулировка и проверка зазоров в механизме распределения
Рис. 160 Регулировка воздухораспределения
Рис. 161 Постановка форсунок правых блоков
Рис. 162 Постановка форсунок левых блоков
Рис. 163 Постановка и регулировка рессор управления топливными блоками насосов
Рис. 164 Схема управления регулятором оборотов
Рис. 165 Схема установки тяг крепления ПТК
Рис. 166 Зазоры между суфлирующей трубой 504 – 16156 и кронштейном 504 – 147762
Рис. 167 Постановка штуцера 501 – 16020
Рис. 168 Порядок затяжки гаек стяжных болтов для каждого стыка секций
Рис. 169 Ремонт секций картера
Рис. 170 Расточка отверстий под пальцы
Рис. 171 Пробка и ключ для предохранения отверстий под болт в главном шатуне и заглушка для отверстия под шрифт
Рис. 172 Струбцина для стяжки главного шатуна
Рис. 173 Приспособление для ручной растирки 4-го базового отверстия под палец в главном шатуне лист 1
Приспособление для ручной растирки 4-го базового отверстия под палец в главном шатуне лист 2
Рис. 174 Оправка для постановки в 4-е базовое отверстие под палец при растирке отверстий под пальцы в главном шатуне
Рис. 175 Притир для растирки отверстий под пальцы в главном шатуне
Рис. 176 Оправка с притиром для растирки отверстий под пальцы в главном шатуне
Рис. 177 Приспособление для ручной растирки отверстий под пальцы в главном шатуне лист 1
Приспособление для ручной растирки отверстий под пальцы в главном шатуне лист 2
Рис. 178 Подготовка шатуна и крышки под обдувку дробью отверстий под пальцы
Рис. 179 Оправка с шариковой головкой для нагартовки отверстий под пальцы прицепных шатунов в главном шатуне
Рис. 180 Схема замеров размеров «W» и «V», запрессовка базовой оправки и пальцев прицепных шатунов
Рис. 181 Омеднение и уплотнение меди на пальцах прицепных шатунов
Рис. 182 Державка с роликом для уплотнения меди на пальцах прицепных шатунов
Рис. 183 Сборка шатуна с крышкой под шлифовку ложа под вкладыш и схема затяжки гаек шатунных болтов
Рис. 184 Приспособление для подрезки торцев вкладыша в главном шатуне и шлифовка ложа
Рис. 185 Шлифовка ложа и торцев под вкладыш в главном шатуне
Рис. 186 Проточка фасок на ложе под вкладыш в главном шатуне и конусных выточек на торцах главного шатуна
Рис. 187 Оправка с шариковой головкой для нагартовки ложа под вкладыш в главном шатуне
Рис. 188 Хонингование ложа под вкладыш в главном шатуне
Рис. 189 Проверка непараллельности и скручивания осей отверстий под пальцы относительно оси ложа под вкладыш
Рис. 190 Приспособление для хонингования ложа главного шатуна лист 1
Приспособление для хонингования ложа главного шатуна лист 2
Рис. 191 Шлифовка вкладыша и омеднение по наружному диаметру
Рис. 192 Шлифовка пазов вкладыша
Рис. 193 Оправка для снятия радиусов на вкладыше
Рис. 194 Расточка радиусов на вкладыше и подрезка внутренних торцев
Рис. 195 Приспособление для шлифовки плоскостей разъема вкладыша
Рис. 196 Хомут для вкладыша
Рис. 197 Укладка половинок вкладыша в приспособление для шлифовки поверхности разъема
Рис. 198 Схема замеров размеров высоток «Н» половинок вкладыша
Рис. 199 Шлифовка плоскости разъема половинок вкладыша и замер высоток «H1»
Рис. 200 Шлифовка плоскости разъема половинок вкладыша и замер высоток «H2»
Рис. 201 Слесарная обработка вкладыша перед укладкой его под расточку
Рис. 202 Сборка главного шатуна с вкладышем под расточку
Рис. 203 Схема обмера зазоров между пазами вкладыша и выступами главного шатуна
Рис. 204 Расточка вкладыша и втулки верхней головки, подрезка торцев вкладыша
Рис. 205 Схема проверки непараллельности и скручивания оси вкладыша относительно оси втулки верхней головки
Рис. 206 Приспособление для расточки главного шатуна с вкладышем
Рис. 207 Оправка для расточки вкладыша главного шатуна по гиперболе
Рис. 208 Слесарная обработка вкладыша после расточки внутренней поверхности и подрезка торцев вкладыша
Рис. 209 Слесарная припиловка фасок на втулке верхней головки шатуна
Рис. 210 Освинцевание и индирование внутренней поверхности вкладыша
Рис. 211 Запрессовка втулки в верхнюю головку шатуна
Рис. 212 Разделка отверстий в верхней головке шатуна
Рис. 213 Постановка стопорных втулок в верхнюю головку шатуна
Рис. 214 Разноска весов главного шатуна
Рис. 215Постановка втулки в нижнюю головку прицепного шатуна
Рис. 216 Разделка отверстий во втулке нижней головки прицепного шатуна
Рис. 217 Постановка стопоров в нижней головке прицепного шатуна
Рис. 218 Приспособление для расточки прицепных шатунов
Рис. 219 Расточка втулок в верхней и нижней головках прицепного шатуна
Рис. 220 Схема проверки непараллельности и скручивания осей втулок верхней и нижней головок прицепного шатуна
Рис. 221 Снятие фасок и припиловка радиусов на втулке нижней головки прицепного шатуна
Рис. 222 Притир для притирки шатунной шейки коленвала
Рис. 223 Притир для притирки коренной опоры коленвала
Рис. 224 Постановка втулок в коленвал в сборе с противовесом
Рис. 225. Замер да ординат на коленвале под расточку отверстий в противовесе
Рис. 226 Притир для отверстий под втулки крепления противовесов
Рис. 227 Расточка и притирка отверстий в противовесе под втулки
Рис. 228 Притир для отверстий под пальцы сочленения подвижных противовесов
Рис. 229 Разделка гнезд под седла
Рис. 230 Запрессовка седел
Рис. 231 Замена направляющих клапанов
Рис. 232. Подторцовка выемки под завальцовку седла
Рис. 233 Завальцовка седел
Рис. 234 Зенковка фасок на седлах клапанов
Рис. 235 Эскиз блока с запрессованной втулкой в нижнем поясе Э-504-021124
Рис. 236 Расточка нижнего пояса блока под втулку Э-504-021123
Рис. 237 Втулка Э – 504 - 021122
Рис. 238 Проверка и подгонка зазоров и качки лопаток турбины в диске и постановка контровочных пластин
Рис. 239 Вал турбины с втулкой 504-39634
Рис. 240 Диск турбины с валом 504 -39636
Рис. 241 Постановка втулки на вал турбины и шлифовка втулки в сборе
Рис. 242 Проверка и подгонка зазоров и качки турбинных лопаток при сборке с диском турбины
Рис. 243 Сборка диска турбины слопатками под балансировку и постановка контровочных пластин
Рис. 244 Установка конусов для проверки размеров Б и В
Рис. 245 Обработка конуса трения 503-43626
Рис. 246 Обработка заднего 504 – 43594 и переднего 504 – 43597 – 1 конусов
Рис. 247 Тормозная лента 503 – 43625
Рис. 248 Пластина тормозной ленты 503 – 43109А
Рис. 249 Обработка тормозной ленты

Здесь Вы можете оставить свой отзыв

Чтобы оставить отзыв на товар Вам необходимо войти или зарегистрироваться
