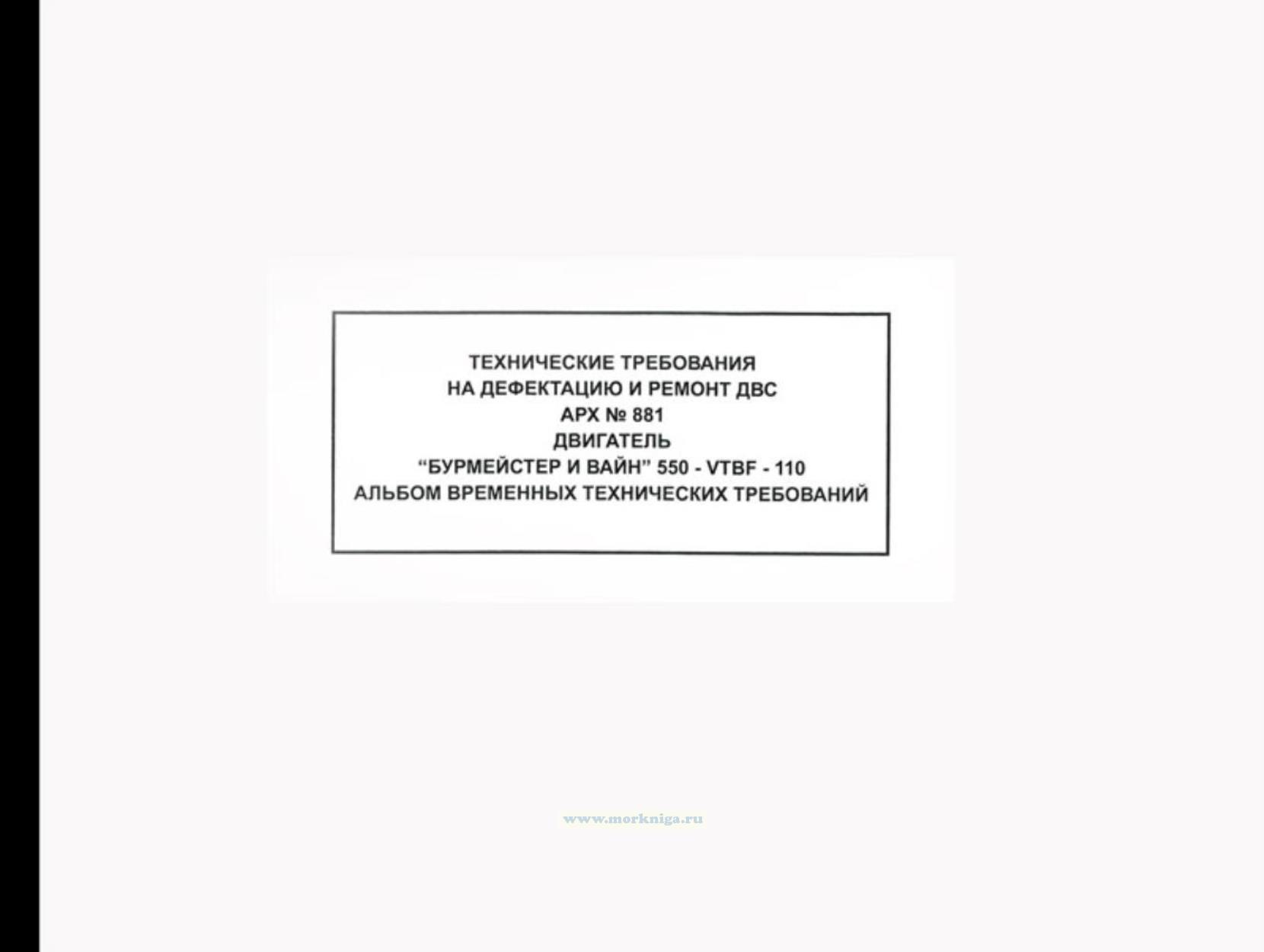

Технические требования на дефектацию и ремонт ДВС АРХ № 881. Двигатель "Бурмейстер и Вайн" 550-VTBF-110. Альбом временных технических требований

Артикул: 00816550
в желания В наличии
Год: 1968
Формат: А4 (290х210 мм)
Переплет: Твердая обложка
Страниц: 420
Вес: 1360 г
990 v
-
+
Скачать/полистать/читать on-line


Временные технические условия на дефектацию и ремонт двигателей "Бурмейстер а Вайн" 550-VTBF -110 разработаны с учетом опыта ремонта этих двигателей на судоремонтных предприятиях, а также изготовления двигателей типа ДКРН 50/110 и монтажа их на строящихся судах.
Технические условия выполнены в виде альбома, содержащего данные по номинальный и предельно допустимым размерам деталей к рекомендуемым монтажам и предельно допустимым зазорам, технические требования на ремонт отдельных деталей и узлов его, а также инструкцнй на дефектацию и ремонт основных шпоночных соединении, пружин, звездочек и втулочно-роликовых цепей, привода распределительных валов и другие материалы.
Технические условия, приведенные в альбоме, охватывает все основные узлы и детали двигателя, подверженные в процессе эксплуатации естественному износу.


Содержание
Общая часть
Спецификационные данные по двигателю
Общие указания по разборке, дефектации и сборке
Технические условия
Рама фундаментная
Подшипник рамовый и опорный
Подшипник упорный двухгребенчатого упорного вала
Подшипник упорный одногребенчатого упорного вала
Картерная стойка
Направляемо крейцкопфа
Камера продувочного воздуха
Сальник штока поршня
Блок цилиндров
Втулка цилиндра
Крышка цилиндра
Клапан впускной
Клапан пусковой
Клапан предохранительный
Форсунка
Насос топливный с приводом
Вал коленчатый в сборе
Вал упорный (двухгребенчатый в едногребенчатый)
Звездочка (Z =28; t = 3 I/2);
Маховик
Шатун
Крейцкопф
Поршень (вариант с канавками для колец в юбке поршня)
Поршень (вариант с канавками для колец в головке поршня)
Шток поршня
Телескопическое устройство охлаждения поршня
Привод распределительных залов
Бал промежуточный верхний со звездочкой
Зал промежуточный нижний со звездочкой
Звездочка натяжного устройства в сборе
Промежуточная звездочка в сборе
Устройство натяжения цепи торможения реверсивных устройств
Реверсивный механизм распределительного вала выпускных клапанов
Вал распределительный выпускных клапанов
Привод выпускного клапана
Привод индикатора
Реверсивный механизм распределительного вала топливных насосов
Вал распределительный топливных насосов
Привод регулятора числа оборотов
Регулятор числа оборотов
Привод воздухораспределителя
Воздухораспределитель
Главный пусковой клапан
Клапан тормозной
Топливоподкачивающий насос
Турбонагнетатель VТR -400
Инструкция на замену уплотнений.турбонагнетателя VTR -400
Турбонагнетатель "Elsinore" TL-20
Инструкция на травление лопаток турбины в цехе
Инструкция по динамической балансировке ротора
Компенсатор выхлопного патрубка
Инструкция на дефектацию и ремонт зубьев звездочек привода распределительных валов
Инструкция на дефектации, ремонт и монтаж роликовых цепей
Инструкция на дефектацию шпоночных соединений
Инструкция на дефектацию пружин
Таблица величин давлений при гидравлических испытаниях основных узлов и деталей двигателя при дефектации и после ремонта
Таблица весов основных узлов и деталей двигателя
Рекомендации по монтажным зазорам при заводском текущем ремонте двигателя
Карты обмеров деталей и узлов двигателя
Инструкция на обкатку и испытания двигателя
Инструкция на обезжиривание деталей
Инструкция на очистку деталей от нагара
Инструкция на очистку деталей и узлов от накипи
Инструкция на окраску деталей и узлов двигателя
Инструкция по применению паст и покрытий
Рисунки к техническим условиям
Список использованной литература
