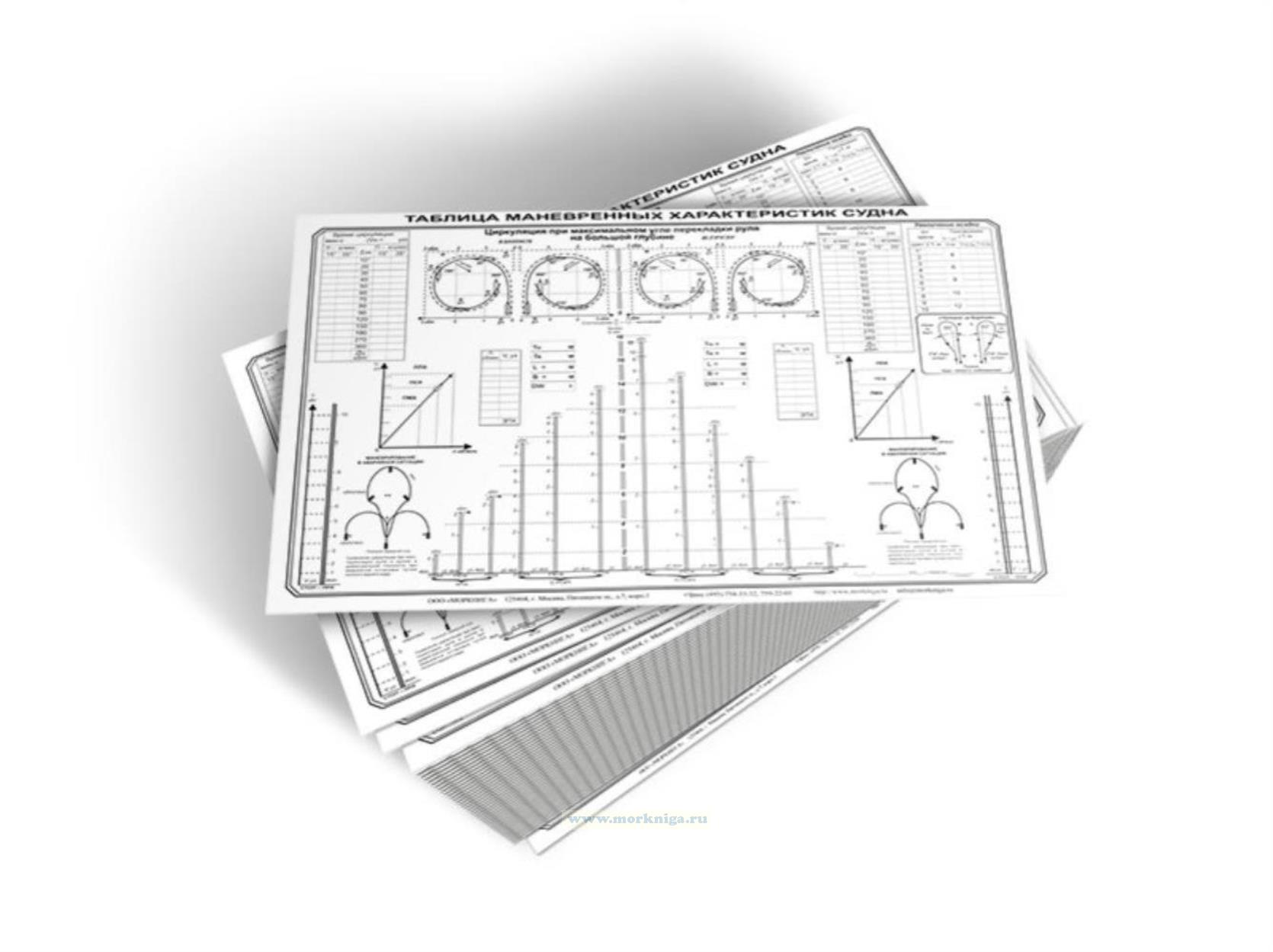

Таблица маневренных характеристик судна

  • Таблица маневренных характеристик судна
Артикул: 00807484
в желаниях В наличии
Издательство: Агентская фирма ФЛОТ (все книги издательства)
Место издания: Астрахань
Год: 2009
Формат: А2 (450x610 мм)
Страниц: 1
94 v
-
+
С этим товаром покупают
Скачать/полистать/читать on-line

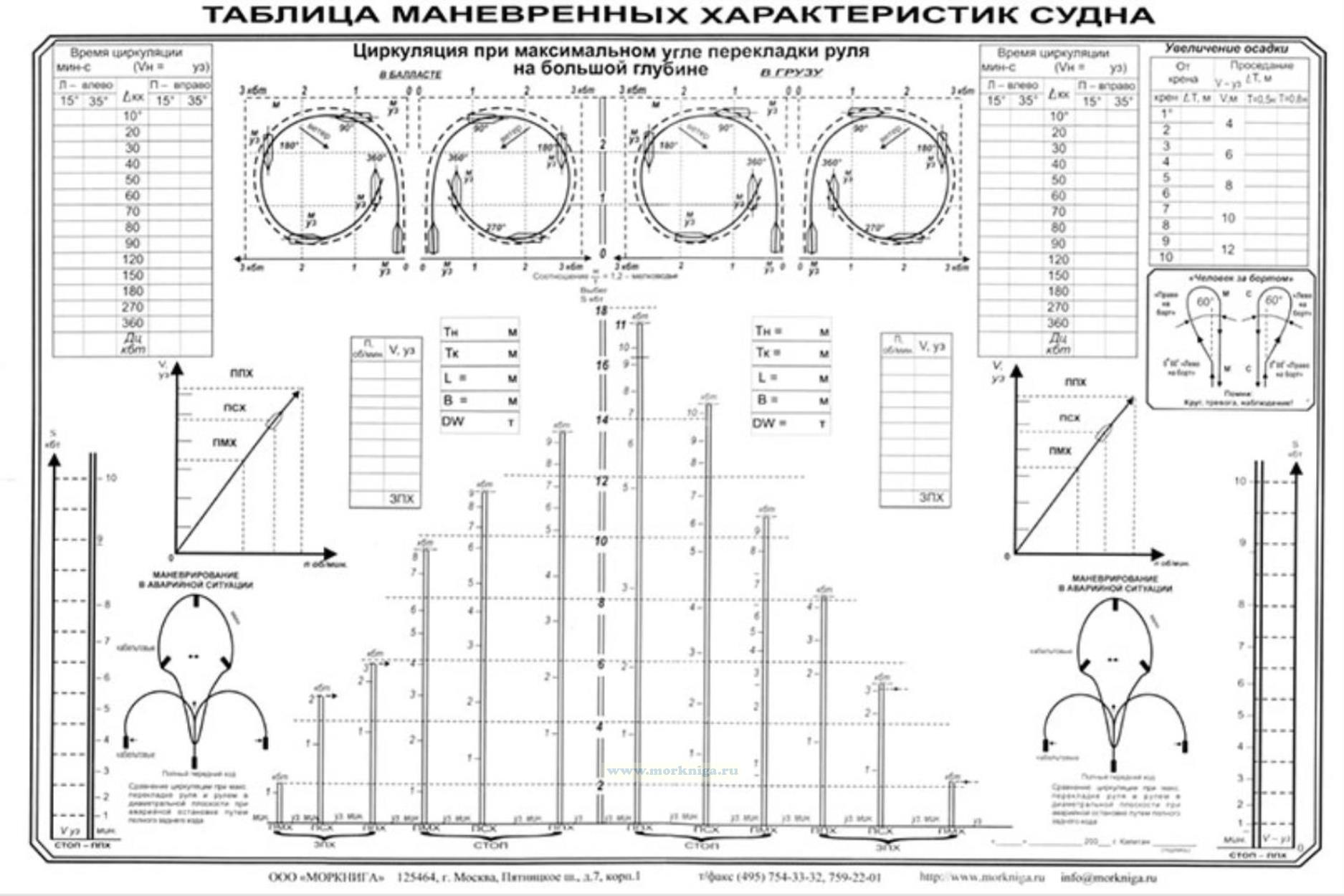

Таблица маневренных характеристик должна содержать основные особенности и подробную информацию о маневренных характеристиках судна.
Она должна постоянно находиться в рулевой рубке и быть таких размеров, чтобы ею было удобно пользоваться.
Маневренные характеристики судна могут отличаться от приведенных в таблице в зависимости от внешних условий, состояния корпуса и загрузки судна.
В таблицу маневренных характеристик для рулевой рубки должны быть включены следующие данные.
1.Название судна, позывные, валовая и чистая вместимость, водоизмещение, дедвейт, коэффициент общей полноты при осадке в полном грузу по летнюю грузовую марку.
2.Осадки, при которых была получена информация о маневренных элементах.
3.Характеристики рулевого устройства.
4.Характеристики якорной цепи.
5.Характеристики энергетической установки.
6.Влияние подруливающего устройства в условиях испытания.
7. Увеличение осадки (в грузу) из-за проседания и влияния крена.
8. Циркуляция при максимальном угле перекладки руля (в грузу и в балласте).
9. Тормозные характеристики и маневры в аварийной ситуации (в грузу и в балласте).
10.Маневрирование при спасании человека за бортом. Последовательность действий и рекомендованная циркуляция.
11.Мертвые зоны.
12.Теневые секторы.
13.Высота судна (в грузу и в балласте).

Инерционные характеристики представляют в виде линейных графиков, построенных в постоянном масштабе расстояний и имеющих шкалу значений времени и скорости. Тормозной путь с передних ходов на «Стоп» ограничивают моментом потери управляемости судна или конечной скоростью, равной 20% исходной. На графиках показывают стрелкой наиболее вероятную сторону отклонения судна от начального пути в процессе снижения скорости.
Информация о поворотливости приводится в виде графика и таблицы. График циркуляции отражает положение судна через 30° на траекторию вправо и влево с положением руля «на борт» и «на полборта». Аналогичная информация представляется в табличной форме, но через каждые 10° изменения начального курса в диапазоне 0-90°, на каждые 30° - в диапазоне 90-180°, на каждые 90° - в диапазоне 180-360°. В нижней части таблицы помещают данные о наибольшем диаметре циркуляции.
Элементы ходкости отражают в виде графической зависимости скорости судна от частоты вращения гребного винта и дополняют таблицей, где на каждое значение постоянной скорости указана частота вращения гребного винта.
Увеличение осадки судна учитывается при крене и проседании, когда судно движется на ограниченной глубине с определенной скоростью.
Элементы маневра для спасения человека, упавшего за борт, выполняют приемом координат на правый или левый борт. В информации указывают следующие данные для выполнения правильного маневра: угол отворота от начального курса; оперативное время перекладки руля на противоположный борт, выхода на контркурс и в точку начала маневра; действия судоводителя на каждом этапе эволюции.
Все расстояния в информации о маневренных элементах приводят в кабельтовах, время - в минутах, скорость - в узлах.
Размер таблицы: 60х42 см
Бумага: хромэрзац, 250 г/м2
