Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "

  • Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "
  • Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "
  • Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "
  • Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "
  • Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "
  • Комплект чертежей и инструкций (на английском языке) для самостоятельной постройки малого рыболовного сейнера "Dragon "
Артикул: 00806505
в желаниях Под заказ
10000 v
-
+
С этим товаром покупают
Скачать/полистать/читать on-line

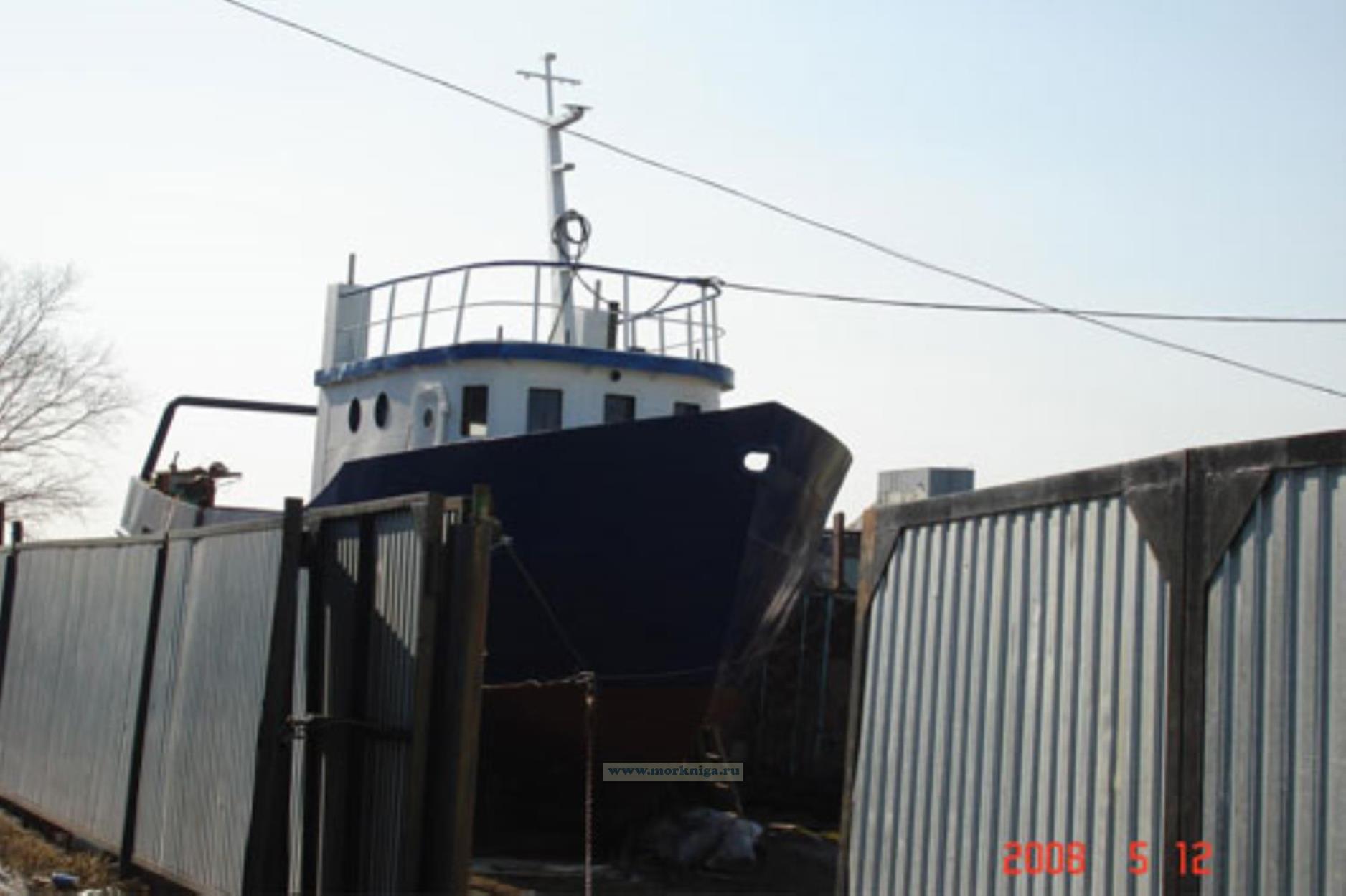

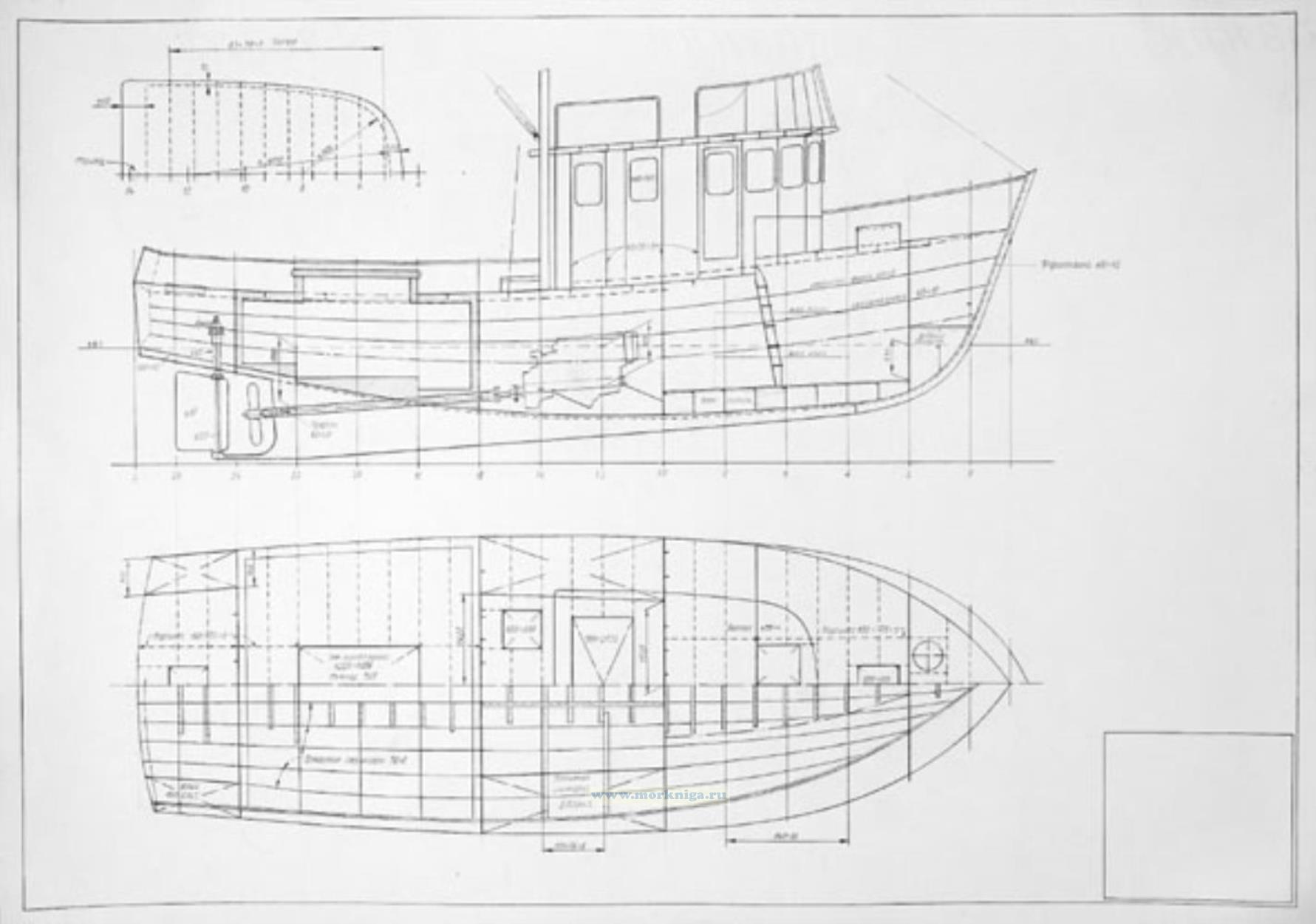

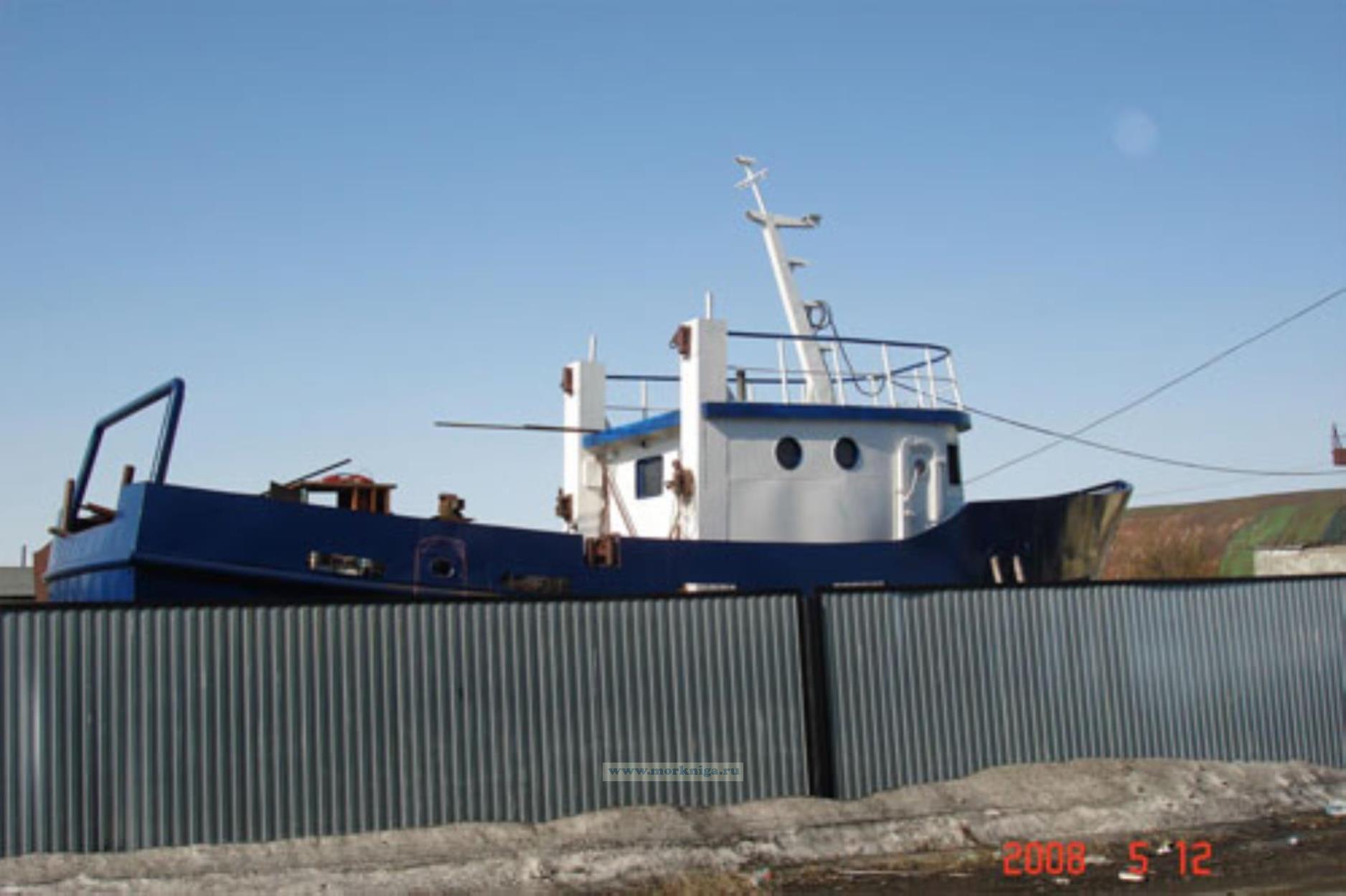

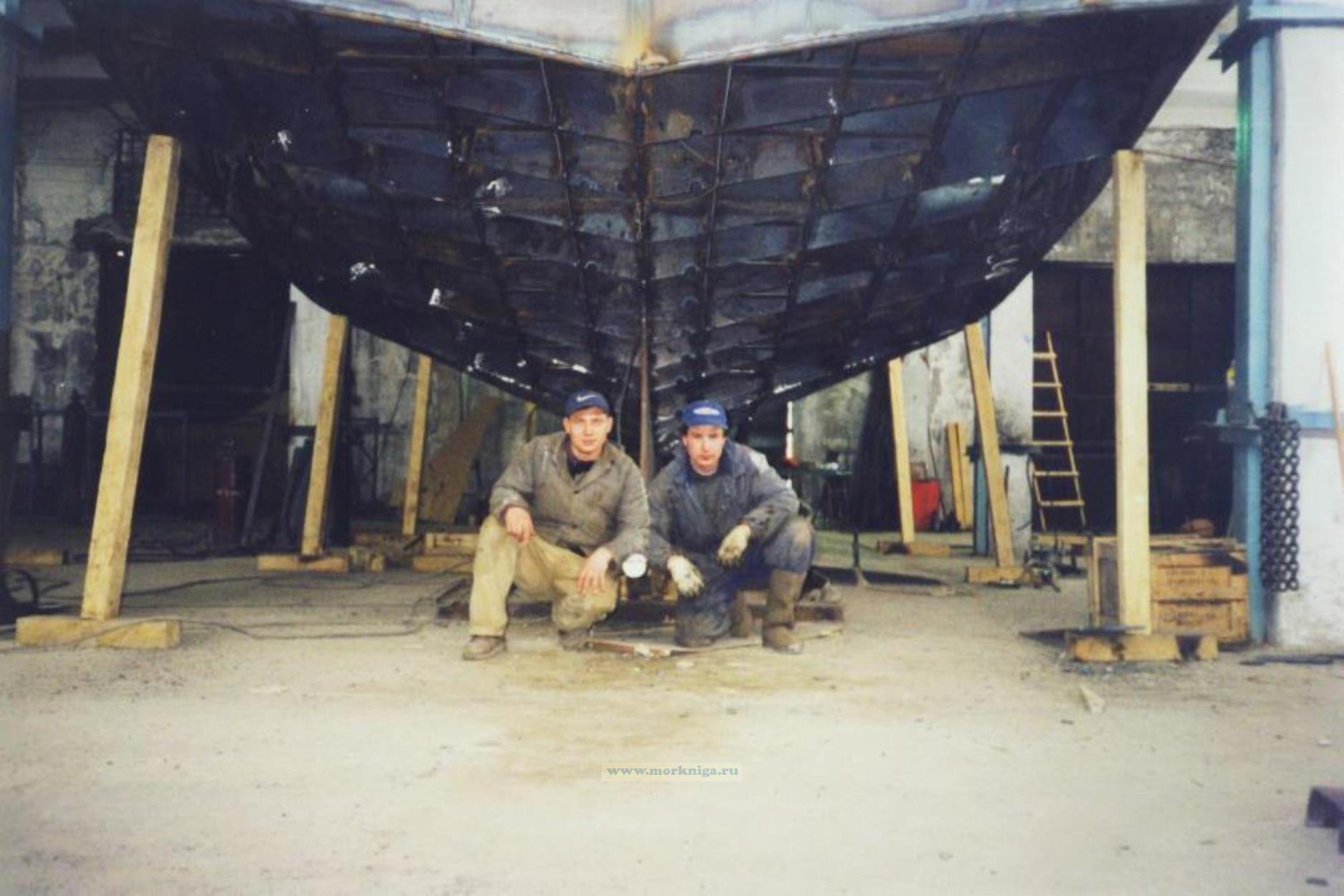

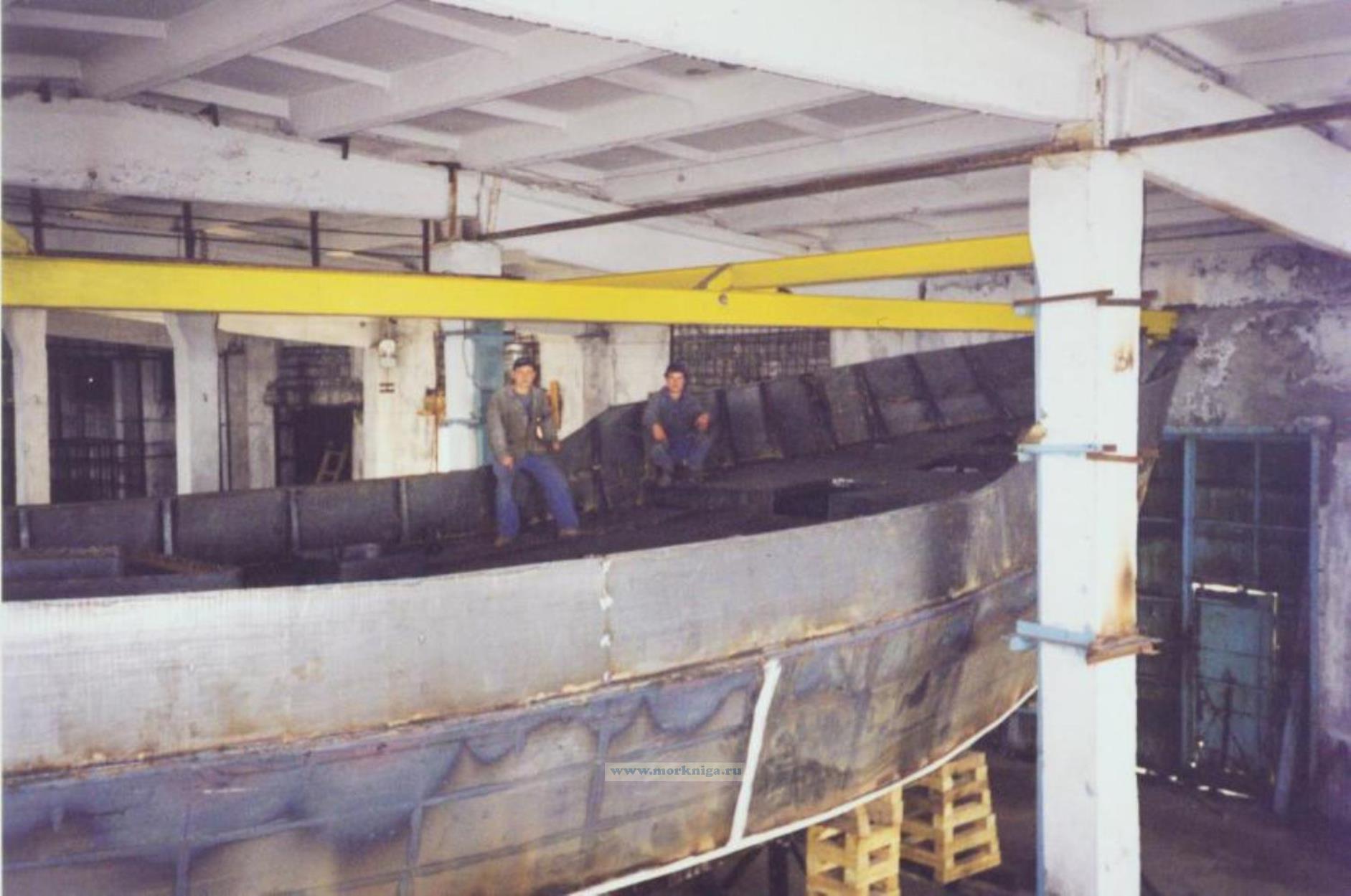

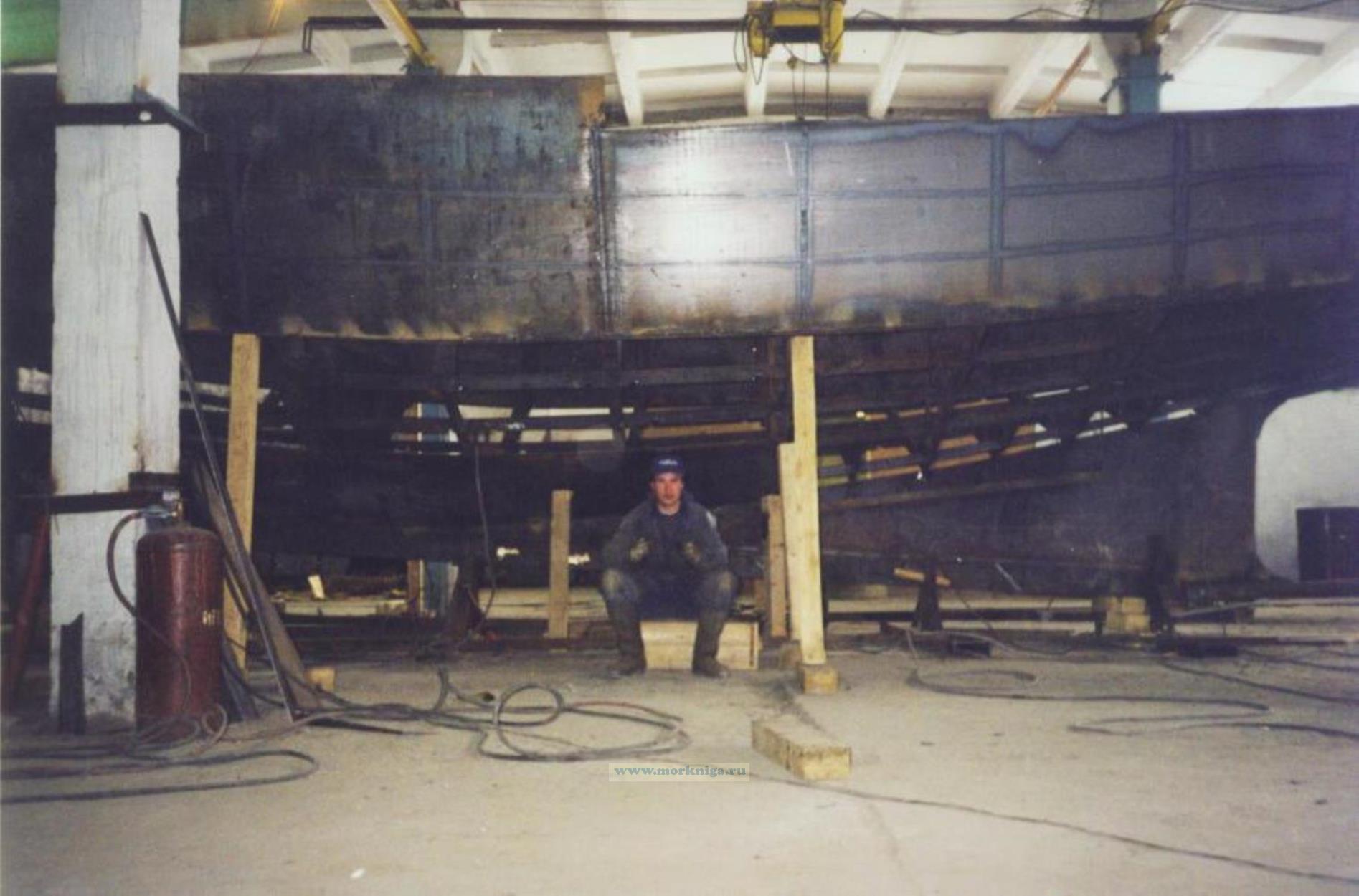

Рыболовный сейнер Dragon разработан в стиле буксира. Упрощённые обводы корпуса типа "Грэнд-Бэнкс" благодаря высокой мореходности получили широкое распространение. Строятся серийно. Судно строится из стали. Наружная обшивка днища 6мм, бортов и палубы 5мм. Корпус строится по продольной системе набора, главными связями, которых служат шпангоуты, устанавливаемые через 900мм, и поперечные переборки. Продольный набор составляют сварные тавровые балки фундамента под двигатель, днищевые и бортовые стрингеры из полосы 40Х6мм и 50Х8мм. Брусковый киль и форштевень вырезаются из стального 16мм листа. Чертежи состоят из 3 листов формата А1, техдокументация содержит: 1) Теоретический чертёж судна, таблицу плазовых ординат. 2) Конструктивный чертёж корпуса с расположением основных элементов набора, механизмов. 3) Шпангоутные рамы и конструкция переборок.

Длинна наибольшая 13м
Длинна по КВЛ 12,2м
Ширина наибольшая 4,7м
Водоизмещение 21,3т
Осадка габаритная 1,75м
Мощность двигателя от150-250 л.с
Скорость при 175 л.с- 15 км/ч
Запас топлива 3800 литров
Размер рабочей палубы 4,5мХ6м
Объём трюма 24м3
