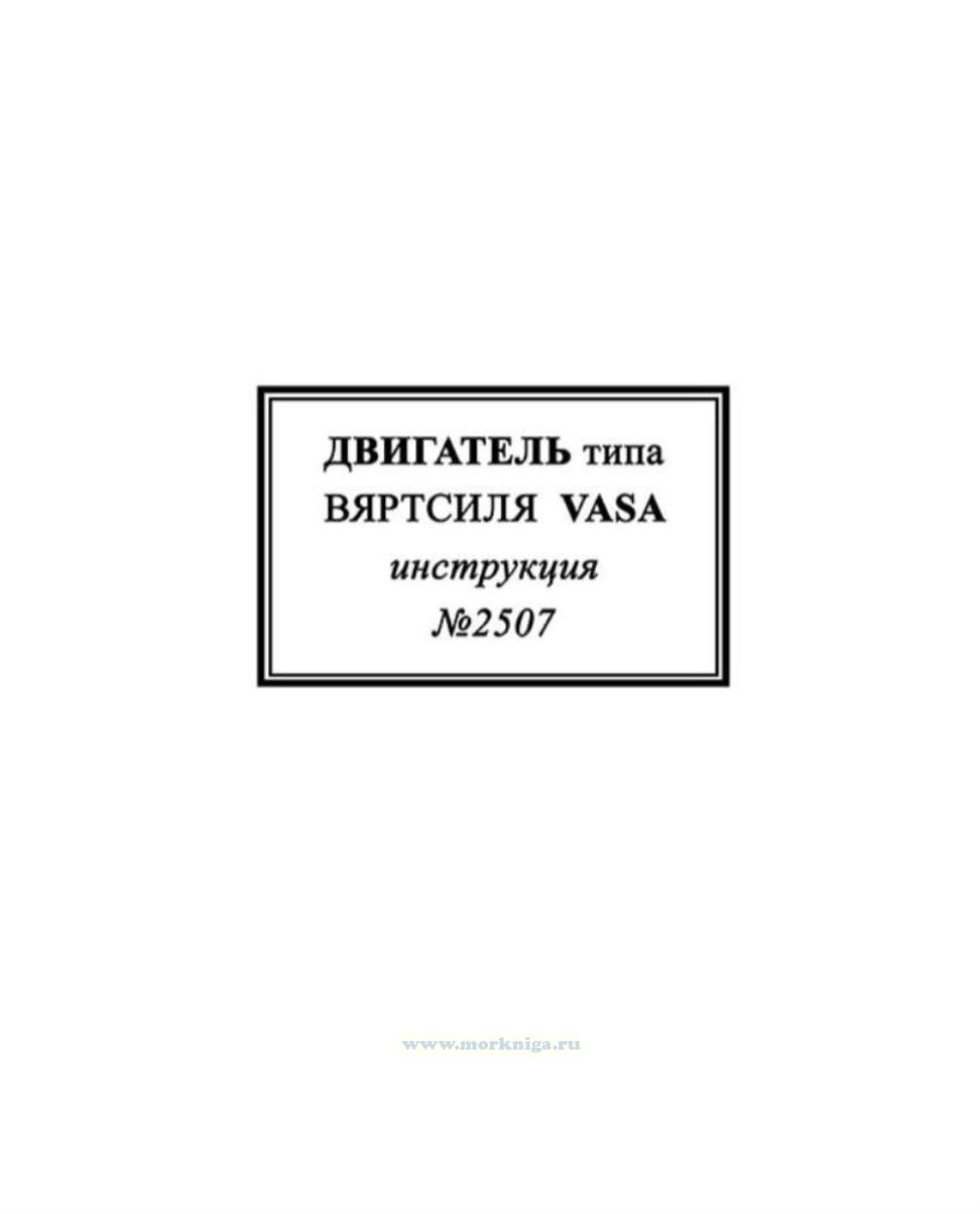

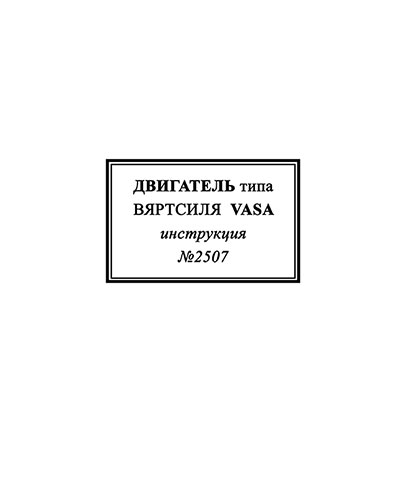

Двигатель типа ВЯРТСИЛЯ VASA. Инструкция № 2507

Артикул: 00805722
в желаниях В наличии
Издательство: Дальрыбтехцентр (все книги издательства)
Место издания: Владивосток
Год: 2000
Формат: А4 (210x290 мм)
Переплет: Твердый переплет
Страниц: 680
Вес: 1250 г
1100 v
-
+
С этим товаром покупают
Скачать/полистать/читать on-line

Настоящая инструкция предназначена для пользования машинного персонала которому он всегда должен быть доступным.

Содержание

00. СОДЕРЖАНИЕ, ОБЩИЕ УКАЗАНИЯ, ТЕРМИНЫ
Содержание инструкции
Общие положения
Термины

01. ОСНОВНЫЕ ДАННЫЕ, ПОКАЗАТЕЛИ РАБОЧЕГО ПРОЦЕССА И КОНСТРУКЦИЯ ДИЗЕЛЯ
Основные данные
Рекомендуемые показатели рабочего процесса
Сравнительные условия
Конструкция двигателя

02. ТОПЛИВО, СМАЗОЧНОЕ МАСЛО, ОХЛАЖДАВШАЯ ВОДА, МАСЛО ОХЛАЖДЕНИЯ ФОРСУНОК
Топливо
- общие сведения
- обработка топлива
- рекомендуемые ограничения по характеристикам качества топлива
- комментарии по характеристикам качества топлива
- меры для предупреждения трудностей при работе на тяжелом топливе
- общие рекомендации
Смазочное масло
- характеристики циркуляционного смазочного масла
- циркуляционные масла, допускаемые к применению в дизеле типа "Вяртсиля" Vaasa 22HF, НЕ
- уход за смазочным маслом и проверка его состояния
- масло смазки регулятора - масло смазки ГТН
Охлаждающая вода
- общие сведения
- присадки
- обработка
- перечень наиболее распространенных присадок охлаждающей воды
Масло охлаждения форсунок

03. ПУСК, ОСТАНОВКА, ЭКСПЛУАТАЦИЯ, ПУСК ПОСЛЕ ДЛИТЕЛЬНОЙ ОСТАНОВКИ, ПУСК ПОСЛЕ РАЗБОРКИ, КОНТРОЛЬ ЗА РАБОТОЙ И ПОСЛЕ ПЕРЕБОРКИ, ОБКАТКА
Пуск
- ручной пуск
- дистанционный и автоматический пуск
Остановка
- ручная остановка
- дистанционная остановка
- автоматическая остановка
- общие сведения

Обслуживание в период эксплуатации
- через каждые два дня или через каждые 50 часов работы
- через каждые две недели или каждые 250 часов работы
- раз в месяц или через каждые 500 часов работы
- в связи с работами по техническому обслуживанию
- общие сведения
Пуск после продолжительной стоянки
- ручной пуск
Пуск после разборки
Наблюдение за работой после разборки
Обкатка

04. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Общие сведения
Период: Каждый второй день независимо от того, работал ли двигатель или нет
Период: Раз в неделю независимо от того, работал ли двигатель или нет
Период: Через каждые 50 часов работы
Период: Через каждые 250 часов работы
Период: Через каждые 500 часов работы
Период: Через каждые 1000 часов работы
Период: Через каждые 2000 часов работы
Период: Через каждые 4000 часов работы
Период: Через каждые 8000 часов работы
Период: Через каждые 16000 часов работы
Период: Через каждые 64000 часов работы

05. РАБОЧИЙ ИНСТРУМЕНТ
Рабочий инструмент для крышки цилиндра
Рабочий инструмент для поршня
Рабочий инструмент для шатуна
Рабочий инструмент для рамового подшипника
Рабочий инструмент для втулки цилиндра
Рабочий инструмент для топливной аппаратуры
Рабочий инструмент для затяжки болтов
Гаечные ключи
Разный инструмент
Рабочий инструмент для ГТН
Рабочий инструмент для двигателей с опорным подшипником маховика Рабочий инструмент лишь для V-образных двигателей
Рабочий инструмент лишь для однорядных двигателей
Рабочий инструмент для 4-цилиндрового двигателя
Комбинированный инструмент

06. РЕГУЛИРОВОЧНЫЕ ДАННЫЕ, ЗАЗОРЫ И ПРЕДЕЛЫ ИЗНОСА
Регулировочные данные
Зазоры и пределы износа

07. МОМЕНТЫ ЗАТЯЖКИ И УКАЗАНИЯ ДЛЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Моменты затяжки шпилек, болтов и гаек
Применение стопорящей жидкости
Гидравлическая затяжка резьбовых соединений
- давление гидравлической затяжки резьбовых соединений
- заполнение и проверка комплекта гидравлических приспособлений и стравливание воздуха из него
- отдача гидравлически затянутых резьбовых соединений
- гидравлическая затяжка резьбовых соединений

08. НЕПОЛАДКИ В ЭКСПЛУАТАЦИИ, ЭКСПЛУАТАЦИЯ В АВАРИЙНЫХ СЛУЧАЯХ
Неполадка, предполагаемая причина
- коленчатый вал не проворачивается при пуске
- коленчатый вал проворачивается воздухом но нет вспышки в цилиндрах двигателя
- вспышки в цилиндрах двигателя с перебоями, в некоторых цилиндрах полностью отсутствуют вспышки
- двигатель работает неравномерно
- стуки или детонация в двигателе
- выхлопные газы двигателя тёмные
- выхлопные газы двигателя бело-синие
- температура выхлопных газов всех цилиндров ненормально высокая
- температура выхлопных газов в одном из цилиндров выше нормальной
- температура выхлопных газов в одном из цилиндров ниже нормальной
- температура выхлопных газов очень неравномерна
- недостаточное давление смазочного масла или давление полностью отсутствует
- высокое давление смазочного масла
- высокая температура смазочного масла
- температура выходящей охлаждающей воды ненормально высокая, большой перепад температур входящей и выходящей охлаждающей воды
- температура масла регулировки температуры форсунок выше или ниже номинальной большой или маленький перепад температур через систему
- вода в смазочном масле
- вода в воздушном ресивере
- частота вращения двигателя падает при постоянной либо увеличенной нагрузке
- двигатель останавливается
- двигатель не останавливается, хотя рукоятка остановки установлена в положение "стоп" либо подай сигнал к дистанционной остановке
- двигатель идет в разнос и не останавливается, несмотря на срабатывание предельного выключателя
Эксплуатация в аварийных случаях
- работа с неисправным(и) воздухоохладителем(ями)
- работа с неисправным (и) ГТН
- работа с поломанными кулачками
- работа с демонтированным поршнем и шатуном
- крутильные колебания и другие колебания

09. ЧАСТНАЯ ИНФОРМАЦИЯ
Протоколы испытаний, бланки карт обмеров
Спецификации топлива
Остальные спецификации
Специальные устройства

10. БЛОК ЦИЛИНДРОВ С ПОДШИПНИКАМИ, ВТУЛКАМИ ЦИЛИНДРОВ И ПОДДОНОМ КАРТЕРА
Описание
Снятие вкладышей рамового подшипника
Осмотр вкладышей и упорных полуколец рамовых подшипников
Установка вкладышей и упорных полуколец рамового подшипника
Снятие и установка дополнительного опорного подшипника маховика
Демонтаж и монтаж втулки цилиндра
Осмотр подшипниковой втулки распределительного вала
Выемка подшипниковой втулки распредвала
Монтаж подшипниковой втулки распредвала

11. КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ: КОЛЕНЧАТЫЙ ВАЛ, ШАТУН, ПОРШЕНЬ
Описание
Снятие раскрепов коленчатого вала
Проверка осевого разбега
Снятие шатуна, и поршня
Уход за поршнем и шатуном
Монтаж шатуна и поршня

12. КРЫШКА ЦИЛИНДРА С КЛАПАНАМИ
Описание
Демонтаж крышки цилиндра в сборе
Монтаж крышки цилиндра Регулировка зазоров в клапанах
Обслуживание выпускных и впускных клапанов
- демонтаж клапанов
- проверка и восстановление клапанов и гнезд
- монтаж клапанов двигателя
Общие сведения по уходу за крышкой цилиндра

13. ПРИВОД РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (рис., стр. 13-51)
Описание
Демонтаж привода распредвала
Сборка привода распределительного вала

14. КЛАПАННЫЙ МЕХАНИЗМ И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ (рис., стр. 14-51)
Описание клапанного механизма
Разборка и сборка стойки коромысла
Разборка и сборка толкателей клапанов
Описание распределительного вала
Выемка секции распредвала
Установка секции распредвала

15. ТУРВОНАДДУВ И ОХЛАЖДЕНИЕ ВОЗДУХА
Описание
Уход за ГТН
Очистка турбины во время работы
Уход за воздухоохладителем
Очистка пучка трубок

16. СИСТЕМА ВПРЫСКА ТОПЛИВА
Описание
Топливный насос высокого давления, описание
Демонтаж и монтаж топливного насоса высокого давления
Проверка момента начала подачи топлива
Разборка топливного насоса высокого давления
Сборка топливного насоса высокого давления
Топливная трубка высокого давления
Форсунка, описание
Демонтаж форсунки
Монтаж форсунки
Переборка форсунки
Изменение начала рабочего хода плунжера ТНВД

17. ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ФОРСУНОК ДЛЯ ПРИМЕНЕНИЯ ТЯЖЕЛОГО ТОПЛИВА
Топливная система
- Общее описание
- Уход
- Стравливание воздуха
- Регулировка клапанов регулировки давления
- Топливоподкачивающий насос
- Топливный фильтр
Система регулирования температуры форсунок
- Описание
- Уход

18. МАСЛЯНАЯ СИСТЕМА
Общее описание
Общий уход
Масляный насос
- описание
- разборка
- осмотр
- сборка
Клапан регулирования давления смазочного масла и предохранительный клапан
- описание
- обслуживание
Масляный холодильник
- описание
- общий уход
- очистка масляной стороны
- очистка водяной стороны
Термостатический клапан
- описание
- обслуживание
Главный фильтр смазочного масла
- описание
- замена вставок фильтра и очистка фильтра
Центробежный фильтр
- описание
- очистка
Насос предварительной прокачки маслом
- описание
- общий уход
- разборка
- сборка

19. СИСТЕМА ВОДЯНОГО ОХЛАЖДЕНИЯ
Описание
- общие сведения
- высокотемпературный контур
- низкотемпературный контур
- стравливание воздуха из системы и давление в системе
- подогрев
- контрольно-измерительные приборы
Обслуживание
- общие сведения
- очистка водяных полостей
Водяной насос
- описание
- обслуживание
Система регулирования температуры
- общее описание
- клапан регулирования температуры
- клапан регулирования давления

20. ГАЗОВЫПУСКНАЯ СИСТЕМА
Описание
Замена компенсатора расширения
Подвеска изолированного кожуха

21. СИСТЕМА ПУСКОВОГО ВОЗДУХА
Описание
Главный пусковой клапан
- описание
- обслуживание
Воздухораспределитель
- описание
- обслуживание
Пусковой клапан в крышке цилиндра
- описание
- обслуживание
Воздушный баллон и трубопроводы
Система пускового воздуха с пневматическим стартером
- описание
- обслуживание

22. МЕХАНИЗМ СИСТЕМЫ УПРАВЛЕНИЯ
Описание
Обслуживание
Проверка и регулировка
- рукоятка остановки в положении "стоп"
- регулятор в положении "стоп"
- механический предельный выключатель
- электропневматический предельный выключатель
- ограничитель подачи топлива при пуске
- индикатор нагрузки
Регулятор частоты вращения
- общие сведения
- привод гидравлического регулятора
- демонтаж регулятора
- монтаж регулятора
Механический предельный выключатель
- описание
- проверка предельного числа оборотов
- подстройка предельного числа оборотов
- обслуживание
Электропневматический предельный выключатель
- описание
- проверка и регулировка положения "стоп"
- проверка предельного числа оборотов
- регулировка предельного числа оборотов
- обслуживание
Ограничитель подачи топлива при пуске
- общие сведения
- проверка и регулировка ограничения
- проверка в действии
- обслуживание

23. КИП И АВТОМАТИКА
Установленные на двигатель контрольно-измерительные приборы
- щит приборов
- термометры
- комбинированные дифференциальные манометры и датчики АПС
- датчики дискретного действия
- датчики дистанционного измерения
- оборудование для измерения частоты вращения, включая действия релеуправления
