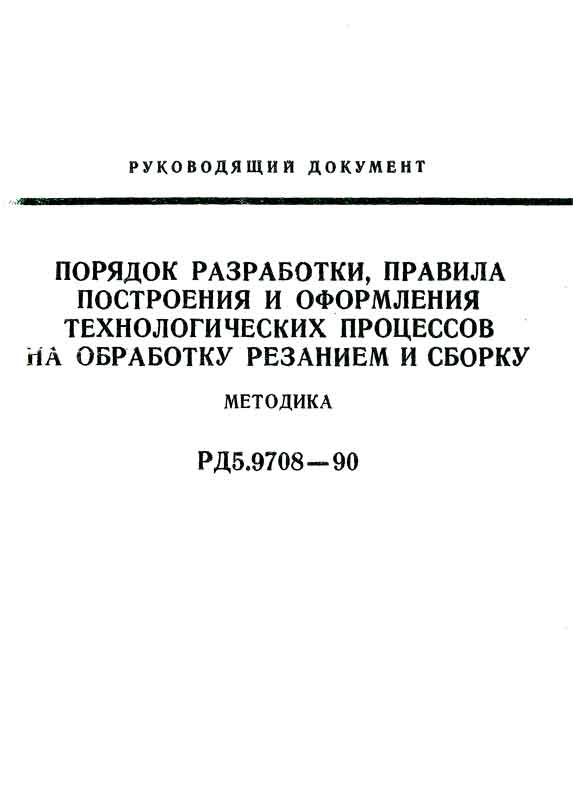

РД 5Р.9708-90 Порядок разработки, правила построения и оформления технологических процессов

Артикул: 00202672
в желания В наличии
Переплет: Мягкая обложка
Страниц: 158
Вес: 201 г
4000 P
-
+
С этим товаром покупают

Настоящий документ распространяется на технологические процессы обработки резанием и технологические процессы для выполнения комплекса операций, необходимых для заготовления сборочной единицы, в машиностроительных и приборостроительных частях судостроительного производства.
Документ устанавливает единый порядок разработки, правила построения и оформления технологических процессов на предприятиях отрасли.
Правила разработки и оформления технологических операций механической обработки деталей резанием на станках с ЧПУ – в соответствии с нормативными документами, действующими в отрасли.

Содержание
1. Общие положения
2. Порядок разработки технологических процессов
2.1. Назначение и место применения
2.2. Исходные данные
2.3. Вида технологических процессов
2.4. Комплектность документов
3. Правила построения технологических процессов
3.1. Общие правила построения технологических процессов обработки резанием и оборки
3.2. Последовательность записи операций для технологических процессов обработки резанием
3.3. Последовательность запаси операций для технологических процессов сборки
3.4. Объем записи операций
3.5. Разработка эскизов
3.5 1. Общие положения
3.5.2. Правила оформления карты эскизов для технологических процессов обработки резанием
3.5.3. Правила оформления карты эскизов для технологических процессов сборки
4. Оформление технологических процессов
4.1. Общие требования
4.2. Последовательность брошюрования документов
4.3. Нумерация операций, установок и переходов операций и листов документов
4.4. Запись установок и переходов в технологических процессах обработки резанием
4.5. Запись установок и переходов в технологических процессах сборки
4.6. Требования чертежа и других документов
4.7. Запись технологической оснастки
4.8. Техническое нормирование
4.9. Отражение требований безопасности
4.10. Указания по сбору и сдаче отходов цветных металлов и сплавов
4.11. Обозначение и учет документов
4.12. Кодирование технико-экономической информации
4.13. Метрологическая экспертиза
4.14. Нормоконтроль
4.15. Согласование и утверждение
4.16. Внедрение
4.17. Контроль за соблюдением технологической дисциплины
4.18. Внесение изменений
Приложение 1. Рекомендуемое. Терминология, применяемая для записи основных переходов обработки резанием
Приложение 2. Справочное. Перечень основных ключевых слов для записи содержания переходов
Приложение 3. Справочное. Сокращение слов и словосочетаний
Приложение 4. Справочное. Пример оформления единичного маршрутно-операционного технологического процесса
Приложение 5. Справочное. Пример оформления типового маршрутно-операционного технологического процесса
Приложение 6. Справочное. Пример оформлений единичного маршрутно-операционного технологического процесса сборки
Приложение 7. Справочное. Пример оформления типового маршрутно-операционного технологического процесса сборки
Приложение 8. Справочное. Перечень сокращенных обозначений, применяемых в документе
