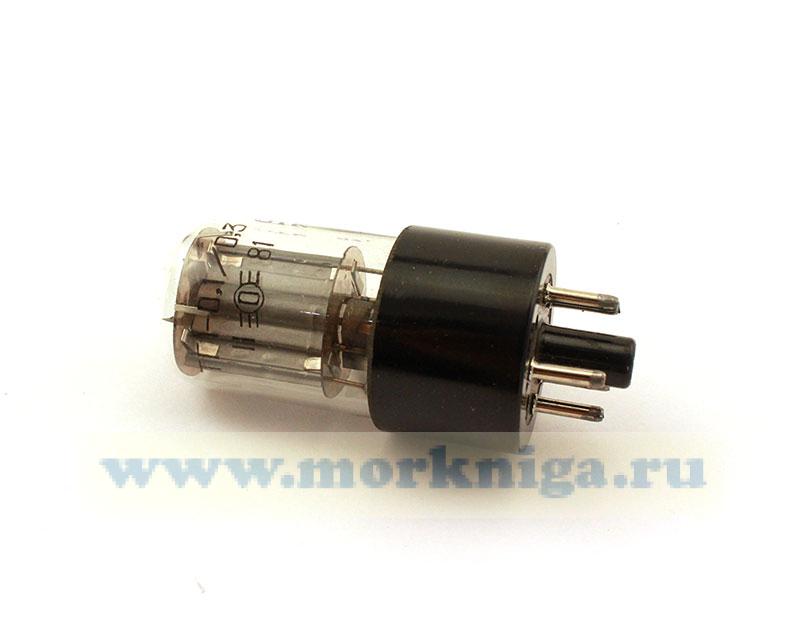

Тиратрон ТГ1-0.1/0.3

Артикул: 00-01020997
в желания В наличии
Вес: 34 г
60 v
-
+
Скачать/полистать/читать on-line

Тиратрон ТГ1-0.1/0.3 с подогревным катодом.
Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах.
Выпускается в стеклянном оформлении.
Баллон наполнен аргоном.
Катод оксидный, косвенного накала.
Время разогрева 30 сек.
Работает в вертикальном положении, цоколем вниз.
Температура окружающей среды от -50 до +85°С.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Основные технические характеристики ТГ1-0.1/0.3:
- Напряжение накала ..... 6,3 В
- Ток накала ..... 0,66 мА
- Амплитуда прямого и обратного напряжения анода ..... 300 В
- Средний ток анода ..... 75 мА
- Амплитуда тока анода ..... 300 мА
- Падение напряжения ..... не более 20 В
- Амплитуда пускового импульса ..... не более 100 В
- Длительность пускового импульса 5 мкс
- Вентильная прочность при Ia = Ia max ..... не менее 300 В
- Контрольные точки пусковой характеристики:
- первая при постоянном напряжении на аноде 110 В ..... от –14 до –10 В
- вторая при постоянном напряжении на аноде 220 В ..... от –29 до –21 В

Предельно допустимые режимы эксплуатации ТГ1-0.1/0.3:
- Температура окружающей среды ..... -60…+70°С
- Напряжение накала ..... 5,7 – 6,9 В
- Амплитуда напряжения анода ..... 300 В
- Напряжение между катодом и подогревателем ..... 100 В
- Напряжение между двумя любыми электродами ..... 350 В
- Наибольший ток в цепи анода в импульсе ..... 300 мА
- Наибольшее значение среднего тока в цепи анода:
- выпрямительный режим ..... 75 мА
- релаксационный режим ..... 2 мА
Сопротивление резистора в цепи сетки ..... 100-500 кОм
