Трансформатор вращающийся ВТ-2 И6.713229

  • Трансформатор вращающийся ВТ-2 И6.713229
  • Трансформатор вращающийся ВТ-2 И6.713229
Артикул: 00-01020810
В наличии
Вес: 1507 г
3000 v
-
+
Скачать/полистать/читать on-line

Трансформатор вращающийся ВТ-2 И6.713229
Заводской № 058178
Синус-косинусные вращающиеся трансформаторы (СКВТ) и сельсины - это датчики, преобразующие положение и/или скорость вращающегося ротора в электрический сигнал.
Выходной сигнал пропорционален синусу и/или косинусу угла поворота.

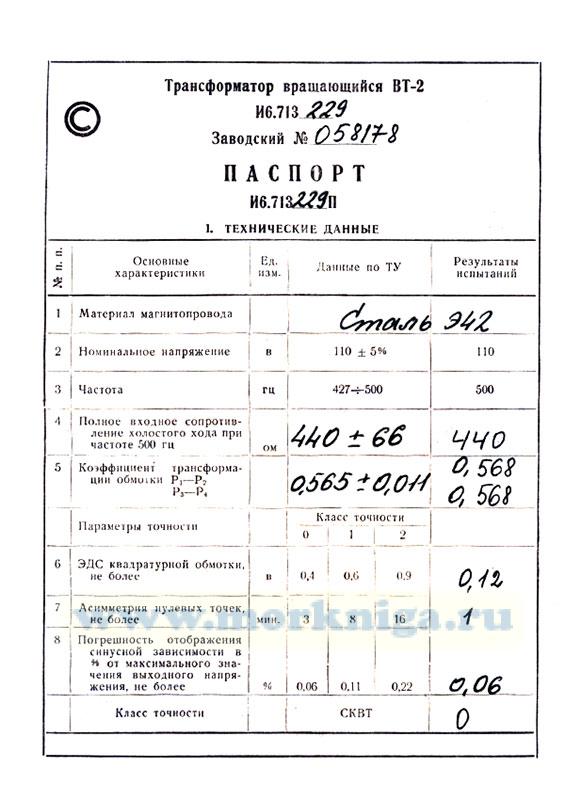

Технические данные:
1. Материал магнитопровода - сталь Э42
2. Номинальное напряжение 110В +/- 5%
3. Частота 427...500 Гц
4. Полное входное сопротивление холостого хода при частоте 500 ГЦ - 440+/-66 Ом
5. Коэффициент трансформации обмотки Р1-Р2, Р3-Р4 - 0,565+/-0,01
6. ЭДС квадратурной обмотки, не более 0,12 В
7. Асимметрия нулевых точек, не более 1 мин
8. Погрешность отображения синусной зависимости в % от максимального значения выходного напряжения, не более 0,06 %
Класс точности - СКВТ 0

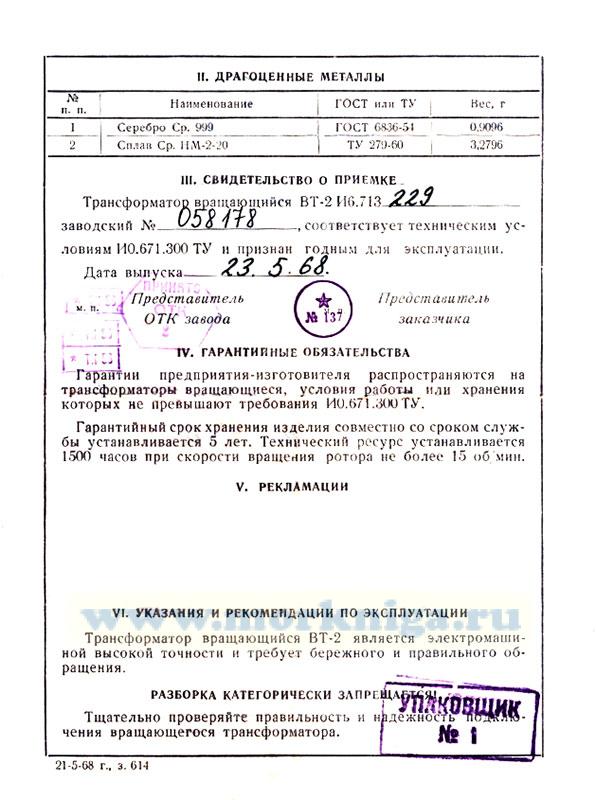

Трансформатор вращающийся ВТ-2 И6.713229, заводской № 058178 соответствует техническим условиям И0.671.300 ТУ и признан годным для эксплуатации.
Трансформатор вращающийся ВТ-2 является электромашиной высокой точности и требует бережного и правильного обращения.
Разборка категорически запрещается!
Тщательно проверяйте правильность и надежность подключения вращающегося трансформатора.
