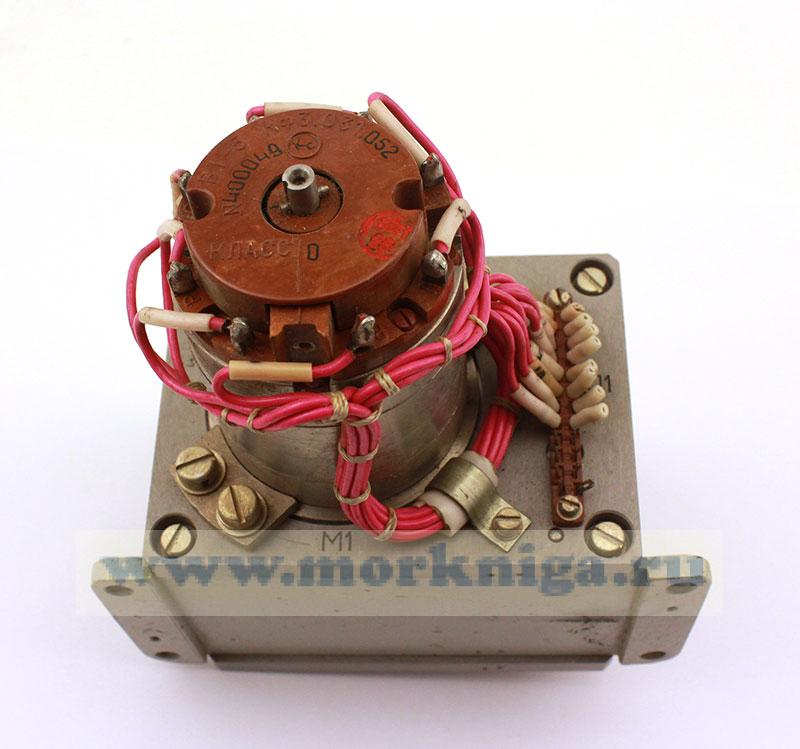

Трансформатор вращающийся ВТ-5 КФ3.031.052

Трансформатор вращающийся ВТ-5 КФ3.031.052 применяется в аналого-цифровых преобразователях, системах передачи угла высокой точности, в качестве датчиков обратной связи в следящих системах, бортовой аппаратуре.
Инвентарный № 400049, Класс - 0
Вращающийся трансформатор серии ВТ-5 представляет собой контактную двухполюсную четырехобмоточную машину.
Крепление - за упорный буртик.
Режим работы - продолжительный.

Технические характеристики вращающегося трансформатора ВТ-5 КФ3.031.052:
- Номинальная частота напряжения возбуждения, Гц ......500
- Диапазон рабочих частот напряжения возбуждения, Гц ......380-1050
- Погрешность следования трансформаторной дистанционной передачи, угл. мин ......±3
- Изменение коэффициента трансформации при изменении напряжения возбуждения, % ......0,02
- Изменение сдвига фазы выходной ЭДС при изменении напряжения возбуждения, угл. мин ......8
- Изменение нулевого положения ротора при изменении напряжения возбуждения, угл. мин ......2
- Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С, % ......0,03
- Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40°С, угл. мин ......40
- Изменение переходного сопротивления контакта при повороте ротора ЛШ3.010, Ом ......0,1
- Частота вращения, об/мин ......5

Условия эксплуатации вращающегося трансформатора ВТ-5 КФ3.031.052:
- Вибрационные нагрузки:
- диапазон частот, Гц ...... не более 2000
- ускорение, м/с2 ...... 100
- Ударные нагрузки, м/с2 ...... 750
- Температура окружающей среды, °С ...... -60...+100
- Относительная влажность воздуха при температуре 40°С, % ...... 98
- Гарантийная наработка, ч ...... 6000
