Трансформатор вращающийся ВТ-2А ЛШ3010042

  • Трансформатор вращающийся ВТ-2А ЛШ3010042
  • Трансформатор вращающийся ВТ-2А ЛШ3010042
Артикул: 00-01021001
в желания В наличии
Вес: 1697 г
3000 v
-
+
Скачать/полистать/читать on-line

Синус-косинусные вращающиеся трансформаторы (СКВТ) и сельсины - это датчики, преобразующие положение и/или скорость вращающегося ротора в электрический сигнал. Выходной сигнал пропорционален синусу и/или косинусу угла поворота.

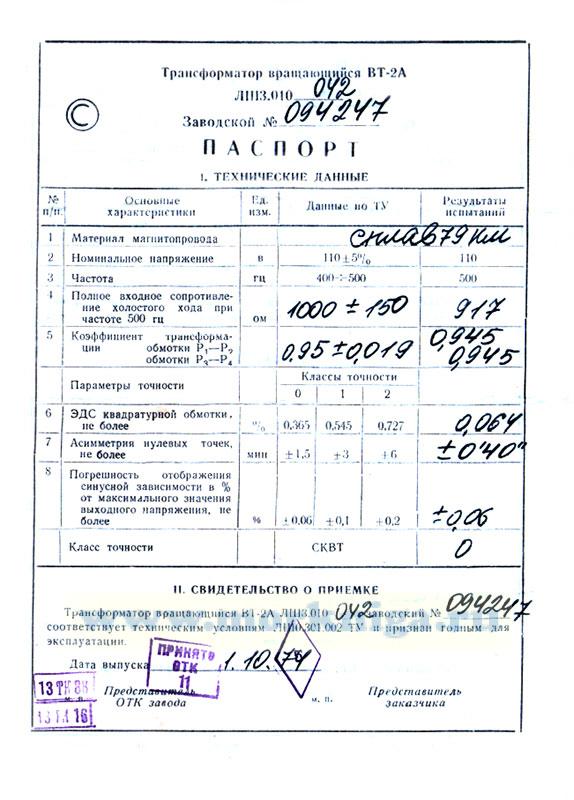

Технические данные:
1. Материал магнитопровода - сплав 79 НМ
2. Номинальное напряжение 110В +/- 5%
3. Частота 400...500 Гц
4. Полное входное сопротивление холостого хода при частоте 500 ГЦ - 1000+/-150 Ом
5. Коэффициент трансформации обмотки 0,95 +/- 0,0019
6. ЭДС квадратурной обмотки, не более 0,064 В
7. Асимметрия нулевых точек, не более 40 сек
8. Погрешность отображения синусной зависимости в % от максимального значения выходного напряжения, не более 0,06 %
Класс точности - СКВТ 0

Трансформатор вращающийся ВТ-2А ЛШЗ010042, заводской № 094247 соответствует ТУ и признан годным для эксплуатации.

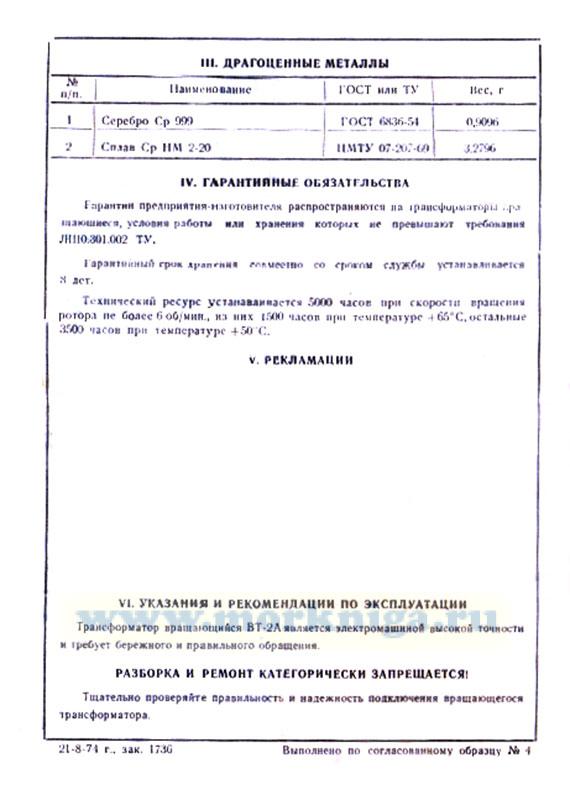

Трансформатор вращающийся ВТ-2А является электромашиной высокой точности и требует бережного и правильного обращения.
Разборка категорически запрещается!
Тщательно проверяйте правильность и надежность подключения вращающегося трансформатора.
