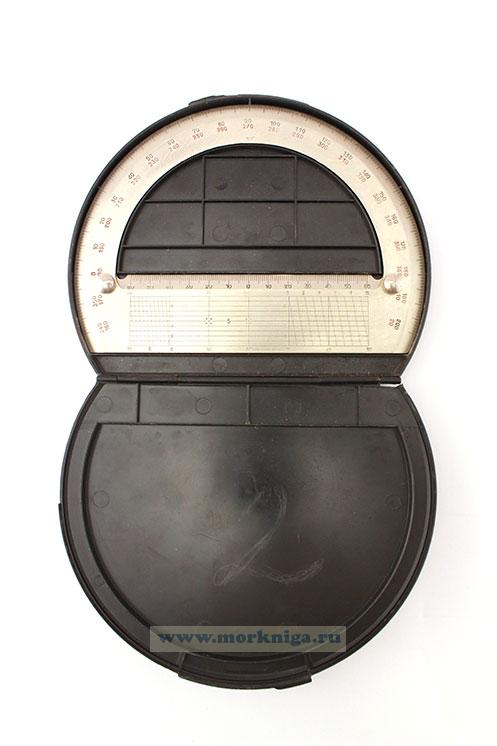

Транспортир геодезический б/у в футляре

  • Транспортир геодезический б/у в футляре
  • Транспортир геодезический б/у в футляре
Артикул: 00-01011318
в желания В наличии
Вес: 368 г
3500 P
-
+
С этим товаром покупают

Транспортир геодезический ТГ-А ТУ 25.03.2003-78 предназначен для построения и измерения углов, а также нанесения расстояний на планах и картах.

Наименование показателей
1. Радиус круговой шкалы, мм 90±1
2. Толщина транспортира, мм 2±0,5
3. Длина прямолинейной шкалы, мм 120
4. Цена деления круговой шкалы, град. 0,5
5. Цена деления прямолинейной шкалы, мм 1,0
6. Допускаемая погрешность нанесения штрихов круговой шкалы, мин. ± 3
7. Допускаемые отклонения действительной длины прямолинейной школы от номинального значения, мм:
- для любого дециметрового интервала ± 0,15
- для любого сантиметрового и миллиметрового интервала ±0,1
8. Ширина штрихов кругов, шкалы, мм 0,1 ±0,03
Ширина штрихов прямолинейной шкалы, мм 0,1 ±0,08
10. Длина штрихов круговой шкалы, мм:
- пятиградусных 5,О±0,3
- градусных 3,0±0,2
- полуградусных 15±0.2
9. Длина штрихов прямолинейной шкалы, мм:
- сантиметровых 6,5±0Д5
- пятимиллиметровых 5,0±0,015
- миллиметровых 3,5±0,15
10. Глубина штрихов, мм не менее 0,02
Примечание: толщина транспортира указана без учета высоты пуговок.

В комплект входят:
1. Транспортир геодезический ТГ-А -1 шт.
2. Футляр-1 шт.

При измерениях и построениях углов с помощью транспортира геодезического ведут отсчет градусов направлений по круговой шкале. Для измерения отрезков циркуль - измеритель накладывается на масштаб таким образом, чтобы обе его ножки лежали на одной горизонтали, причем одна находилась бы на вертикали, а другая на трансверсали. Длина измеряемого отрезка линии определяется как сумма числе, подписанных у соответствующей вертикали трансверсали и горизонтали.
