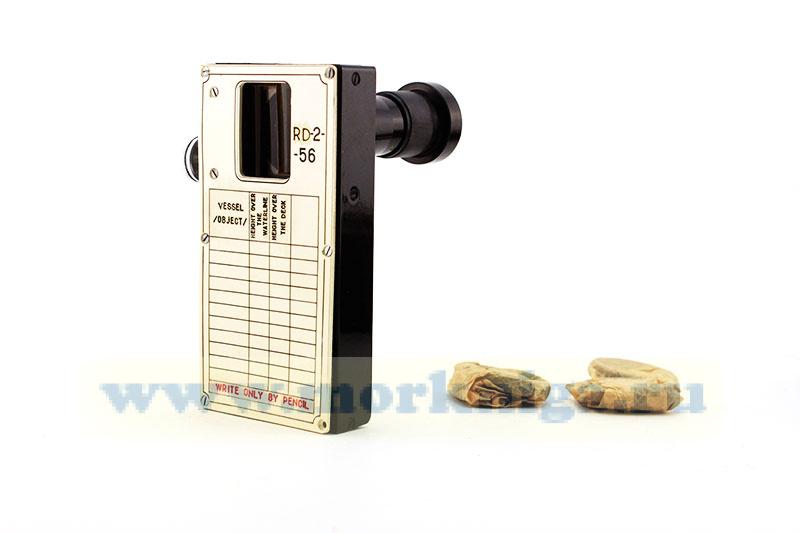

Дальномер штурманский РД-2-56

  • Дальномер штурманский РД-2-56
Артикул: 00-01007098
Нет в наличии
Вес: 685 г
Уважаемый покупатель!
В данный момент данного товара нет в наличии.
Если он Вам нужен, мы приложим все усилия, чтобы найти его.
Для того, чтобы мы начали поиск, просим отправить запрос на товар с указанием контактных данных.
Однако, мы не можем гарантировать, что товар будет в нужном Вам количестве и в требуемый срок.
Что бы отправить запрос на товар Вам необходимо войти или зарегистрироваться

Дальномер РД-2-56 - прибор для измерения расстояний. NБС897. В комлект входит дальномер, светофильтры, паспорт, оригинальный кожаный футляр
Часто использовался вахтенным офицером при стоянке корабля на якоре.
Прибор полностью исправен и готов к работе.

Ручной штурманский дальномер РД-2-56 предназначается для измерения расстояний в кабельтовых между двумя кораблями при их совместном плавании.
Ручной дальномер состоит из корпуса с подвижным и неподвижным клиньями и съемной зрительной трубкой. На лицевой стороне дальномера смонтирована шкала баз и шкала дальности.
Деления от 0 до 70 на шкале баз обозначены в метрах; цена деления шкалы 2 м, оцифровка шкалы выполнена через 10 м.
Шкала дальности выполнена в виде векторов красного и черного цветов с оцифровкой от 1 до 30 кабельтовых (1 морской кабельтов = 0,1 морской мили = 185,2 метра).
Подвижка клина при измерении дальности осуществляется через зубчатое зацепление вращением маховичка.
Установка размера цели (базы) и снятие отсчета при определении дальности производится с помощью подвижного индекса, закрепляемого на шкале винтом.
Зрительная трубка присоединяется к корпусу с помощью байонетного соединения.
Принцип действия дальномера основан на измерении параллактического угла цели путем совмещения основания изображения цели с ее вершиной, т. е. смещение изображения цели на ее высоту. Для измерения дистанций необходимо иметь данные о размере цели, которые заблаговременно записываются черным простым карандашом в таблицу, помещенную на задней стороне прибора.
Зная размер цели, например, мачты над ватерлинией, устанавливают индекс на шкале баз про¬тив деления, соответствующего этому размеру. Наводят дальномер на цель. Фокусировкой окуляра трубки добиваются резкой видимости цели и затем, вращая маховичок, раздваивают изображение цели до совмещения основания цели с ее вершиной (например, ватерлинии с вершиной мачты).
Дальность отсчитывают на векторе шкалы дистанций в точке его пересечения со штрихом индекса.
В комплект дальномера входят три различных светофильтра, надевающихся на глазную раковину зрительной трубки прибора. Светофильтры применяют для улучшения видимости изображения цели (при дымке, тумане и т. д,).
