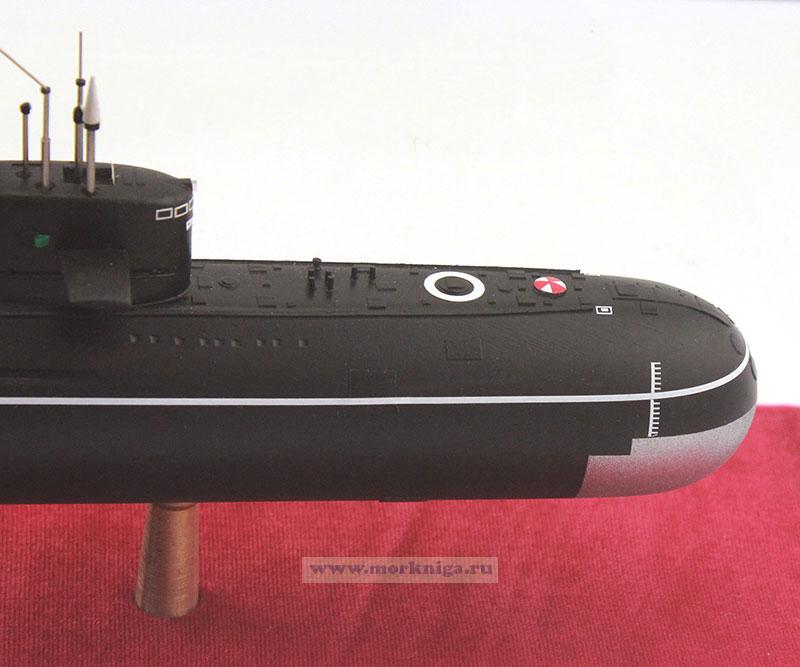

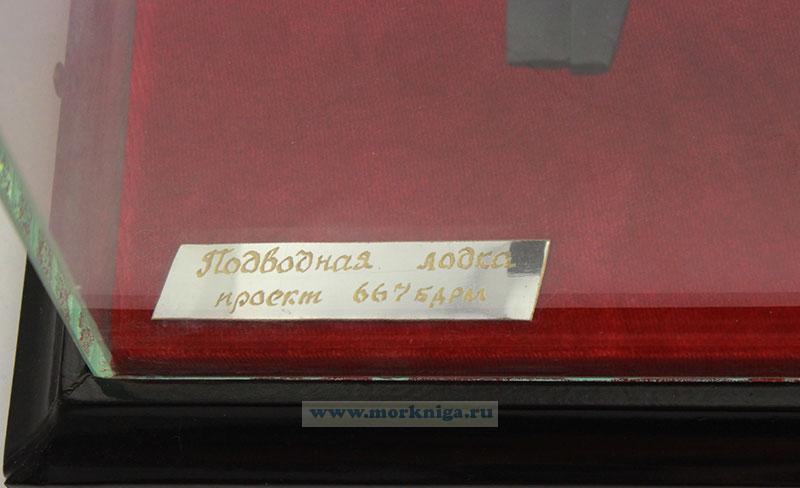

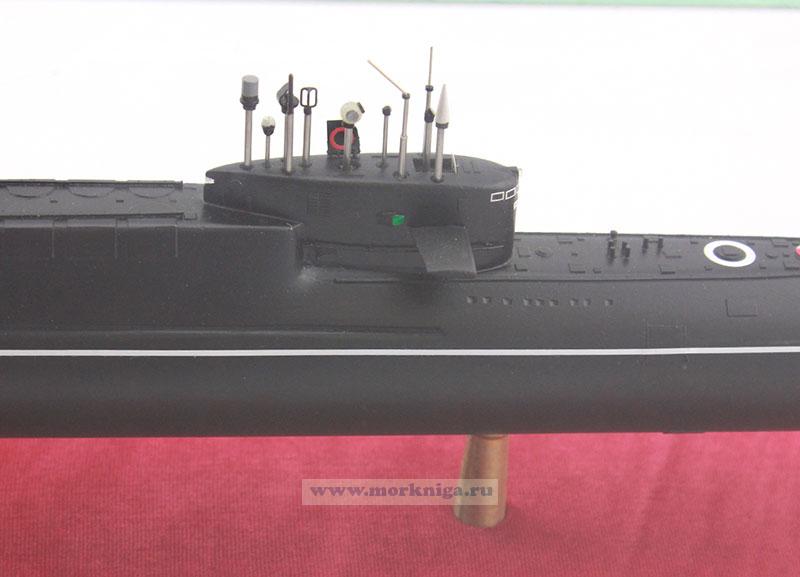

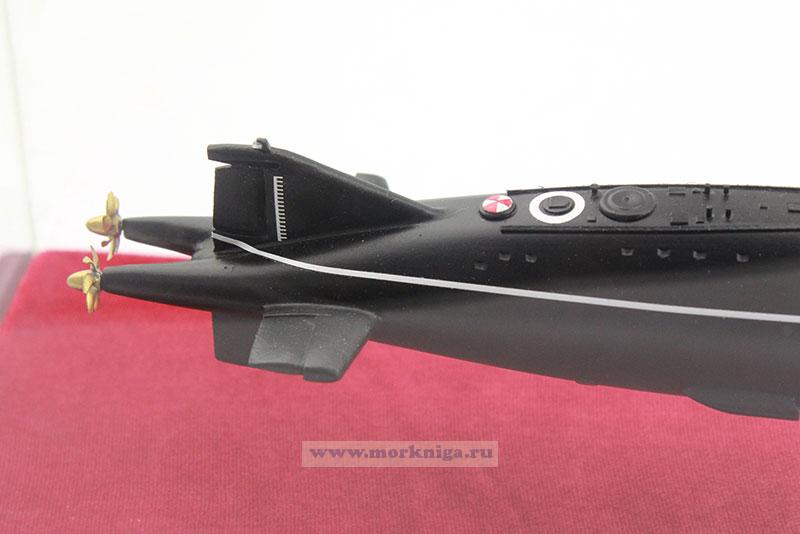

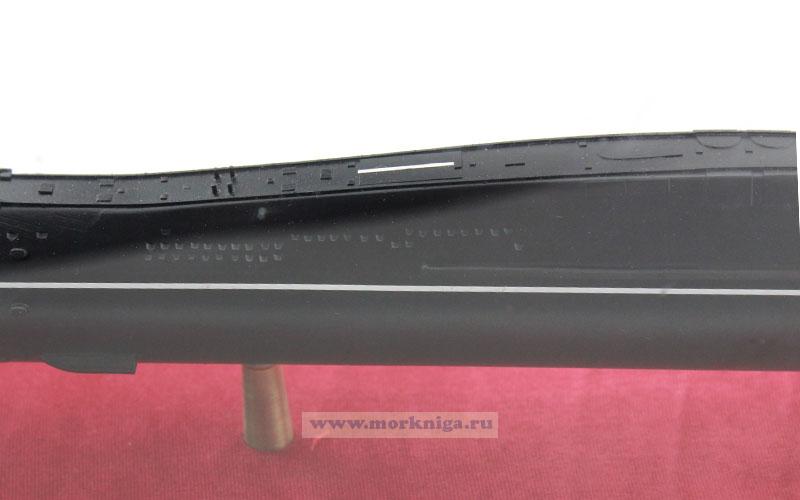

Макет атомной подводной лодки проекта 667 БДРМ "Дельфин". Класс НАТО - ДЕЛЬТА-4

  • Макет атомной подводной лодки проекта 667 БДРМ "Дельфин". Класс НАТО - ДЕЛЬТА-4
  • Макет атомной подводной лодки проекта 667 БДРМ "Дельфин". Класс НАТО - ДЕЛЬТА-4
  • Макет атомной подводной лодки проекта 667 БДРМ "Дельфин". Класс НАТО - ДЕЛЬТА-4
Артикул: 00801312
В наличии
18000 v
-
+

Ракетный подводный крейсер стратегического назначения
Проект 667 БДРМ (Дельфин)
Класс НАТО - "Дельта - 4"

Водоизмещение 9210/12600 т. Размеры: 166*12,5*8,8 м.
16 пусковых установок ракет РСМ-54 (ССН-23).
4 - 533 мм. торпедных аппарата, запас 12 торпед,
2 реактора, 2 паровые турбины, 2 винта, 60000 л.с.,
скорость 14/24 уз., экипаж 130 человек.

Размеры модели: 12 х 15 х 55 см

Модель построена с очень высокой точностью, что позволяет отнести ее к классу "макет".
Материал макета - сферопластик, обладающий уникальными свойствами, применяющийся при строительстве настоящих АПЛ.
Макет изготовлен в г. Северодвинск, на предприятиии, выпускающем настоящие АПЛ.
Макет построен в следующей последовательности:
1. Конструкторско-технологическая подготовка.
2. Изготовление деталей.
3. Изготовление корпусов моделей.
4. Изготовление надстроек и конструкций.
5. Покраска.
6. Сборка.

Проводится компьютерное согласование обводов теоретического чертежа корпуса и конструкторская разработка геометрии деталей [1]. Все конструкции
модели проектируются с использованием компьютерной объемной графики [2].
Затем вычерчиваются чертежи деталей [3] и назначается технологический
процесс их изготовления и сборки. В спецификации каждая деталь имеет свой уникальный номер,что позволяет легко ориентироваться в огромном количестве деталей при их изготовлении и сборке узлов. Для сборки вычерчиваются чертежи конкретных узлов в трех проекциях и в аксонометрии [4].
Согласно техпроцессу составляются программы и производится вырезка листовых
деталей с использованием станка с ЧПУ [5].
Отдельно ведется изготовление токарных [6] и ручных деталей [7].
Готовые детали передаются на сборку [8].
В зависимости от сложности обводов и масштаба модели корпуса выполняются
цельными, наборными, выклеенными или композитными. Производится неоднократное шпаклевание и прошкуривание до получения гладкой поверхности под покраску [9].
По чертежам узлов выполняется сборка, пайка и склеивание надстроек и конструкций из отдельных деталей [10].
Производится покраска и сборка модели по схеме конкретной для каждой модели.
Процесс работы планируется и контролируется с использованием компьютерной
программы управления проектами "Project". Эта организационная схема, используемая современными передовыми судостроительными предприятиями адаптирована для изготовления этой модели.
